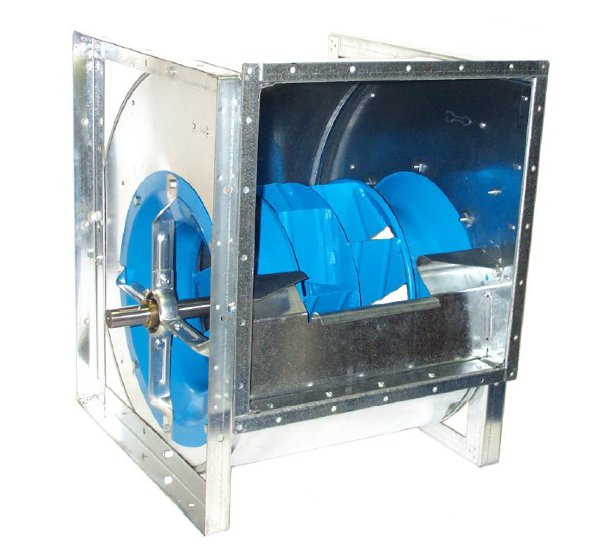

Вентилятор Comefri VTZ 900 центробежный с двойным воздуховодом и загнутыми назад лопастями

Вентиляторы Comefri VTZ центробежные с двойным воздуховодом и загнутыми назад изогнутыми лопастями выпускаются в размерах от 315 до 1000. Все вентиляторы в пределах этих диапазонов имеют следующие особенности:

• оптимально спроектированные для приложений HVAC;
• высокое качество и компактный дизайн;
• высокая производительность, низкое потребление;
• тихая работа;
• работа вентилятора полностью проверена и сертифицирована Comefri в лабораторных условиях в соответствии со стандартами DIN, ISO, BS и AMCA;
• рабочие и шумовые характеристики согласно DIN 24166, класс 1;
• работают при температурном режиме от -20°C до +60°C.

Корпус. Все корпуса вентиляторов сделаны из оцинкованной листовой стали, размеры от 315 до 1000 выполнены с применением Питсбургского шва гарантирующего высокое качество соединения и герметичность. Дизайн входных отверстий очень важен для правильной работы вентилятора и для его звукового уровня. Они тщательно спроектированы и гарантируют оптимальное прохождение воздуха к рабочему колесу, повышая производительность. Конусы входного отверстия сделаны из окрашенной листовой стали, закреплены на бортовой обшивке. В стандартном исполнении вентиляторов из этой серии отверстия расположены на корпусе так, чтобы было удобно монтировать раму или ножки. Они расположены так, чтобы можно было применить дополнительные аксессуары.

Рабочее колесо. Эта высокоэффективное рабочее колесо сделано из устойчивой к коррозии стали, со сварными загнутыми назад лопатками и правильно установленными аэродинамической поверхностью лопастями. Все рабочие колеса покрыты краской из эпоксидной смолы, уравновешены статически и динамический класс точности G = 6.3 в соответствии с DIN ISO 1940-1 (VDI 2060). Рабочее колесо закреплено на валу с помощью алюминиевой втулки (алюминий используется в моделях размером от 315 B/R до 710B/R и от 315 T1 до 630T1). Втулка точно отрегулирована и соединяется пазами с закрывающим винтом.

Валы. Все валы разработаны с высоким запасом прочности, рассчитаны на первую критическую скорость и на максимальную скорость вентилятора. Сделанные из усиленной стали они аккуратно отшлифованы и отполированы. Валы соединяются с центральной частью рабочего колеса при помощи пазов и v-образного пояса шкива. Все валы покрыты слоем защитной краски для дополнительной защиты при транспортировке.

Подшипники. Вентиляторы версии В и R оснащены системой подшипников в резиновой (герметичной) оправе, размещенные в трех или четырехрукавном контейнере. Для повышения долговечности подшипники смазывают и надежно запечатывают. Вентиляторы версии T1 оснащены блоком подшипников установленных на сварной Т-раме. Эти подшипники снабжены ниппельной системой смазки. Все подшипники гарантировано имеют длительную продолжительность жизни, минимум L₁₀ или 20000 часов работы на предельной скорости вентилятора.

Технические характеристики Comefri VTZ 900
