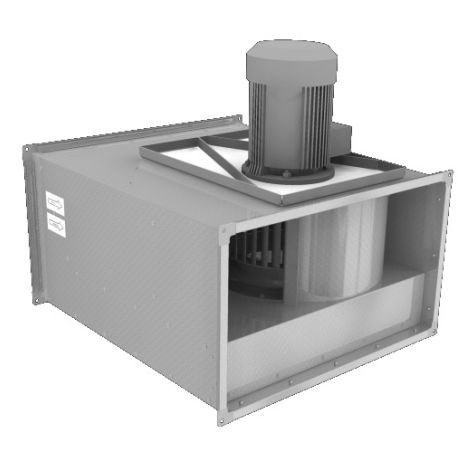

Описание серии ВРПВ-Н-3,55-4-3
Канальные вентиляторы ВРПВ-Н предназначены для перемещения воздуха в прямоугольных каналах общеобменной вентиляции. Вентиляторы ВРПВ-НК предназначены для перемещения воздуха температурой до 200 °С.
Электродвигатель размещается вне воздушного канала, что предохраняет его от воздействия газообразных примесей, которые могут находиться в потоке (пары воды, жира и т.д.). При наличии в потоке паров жира перед вентилятором необходимо устанавливать жирозадерживающий фильтр. Рабочее колесо изготавливается из нержавеющей стали и не имеет защитного покрытия, что позволяет при необходимости промывать его от возможных отложений (например, жира).
Прямоугольные канальные вентиляторы ВРПВ-Н-3,55-4-3 с радиальным рабочим колесом с вперед загнутыми лопатками и непосредственным приводом от общепромышленного асинхронного электродвигателя, вынесенного из корпуса наружу , обеспечивают производительность до 12000 м3/ч и давление до 1100Па. Возможность регулирования частоты вращения переключением полюсов многоскоростного двигателя или частотным преобразованием.
Выпускаются в корпусе из оцинкованной стали для каналов сечением от 500х250 до 900х500мм.
Конструкция и эксплуатация ВРПВ-Н-3,55-4-3
- Корпус вентилятора изготавливается из оцинкованной стали;
- Рабочее колесо сварное с покраской;
- Колесо с назад загнутыми лопатками;
- Низкий уровень шума и энергопотребления;
- Двигатель размещается вне воздушного канала;
- Легкоочищаемая поверхность рабочего колеса ;
- Работа вентилятора в любом положении;
- Возможность регулирования частоты вращения.
Условное обозначение и наименование вентилятора
Технические и рабочие характеристики ВРПВ-Н-3,55-4-3
Схема и исполнение вентилятора ВРПВ-Н-3,55-4-3
Габаритные и присоединительные размеры
Аэродинамические характеристики ВРПВ-Н-3,55-4-3
