| Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
| ВР 280-46 №12,5 | 5 | 220 | 11 | подбор | 18,1-58,1 | 280-355 | 750 без эд | ДО-43 | 10 |
| 240 | 15 | подбор | 19,2-62,1 | 340-440 | |||||
| 270 | 18,5 | подбор | 21,6-70,1 | 425-535 | |||||
| 300 | 30 | подбор | 24,5-78,1 | 525-690 | |||||
| 330 | 37 | подбор | 26,7-85,2 | 640-800 | |||||
| 360 | 45 | подбор | 28,9-93,5 | 760-940 | |||||
| 400 | 55 | подбор | 32,5-100,1 | 930-1230 | |||||
| 440 | 75 | подбор | 36,1-111,5 | 1150-1500 | |||||
| 490 | 110 | подбор | 40,0-127,5 | 1400-1870 | |||||
 |
|
|
Аналогами вентилятора ВР 280-46 №12,5, являются ВЦ 14-46, ВР 15-45, ВР 300-45.

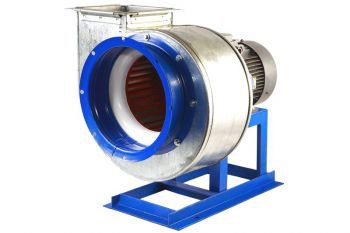

Вентилятор центробежный ВР 280-46 №12,5 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.
Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.
Вентилятор среднего давления марки ВР 280-46 №12,5 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
ВР 280-46 №12,5 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.
ВР 280-46 №12,5 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
