| ВО 13-284 Исполнение 121 |
Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин. | Произво- дительность, м3/с |
Полное давление, Па | Масса, кг |
| 4/15°-9 | 100L6 | 2,2 | 910 | 1,9-5,2 | 115-45 | 160 |
| 4/20°-9 | 100L6 | 2,2 | 910 | 2,7-6,1 | 130-70 | 160 |
| 4/25°-9 | 100L6 | 2,2 | 910 | 3,9-7,1 | 140-95 | 160 |
| 4/30°-9 | 100L6 | 2,2 | 910 | 5,4-7,9 | 145-120 | 160 |
| 4/15°-9 | 100S4 | 3 | 1400 | 2,9-8,0 | 270-115 | 155 |
| 4/20°-9 | 100L4 | 4 | 1400 | 4,1-9,5 | 310-170 | 160 |
| 4/25°-9 | 112M4 | 5,5 | 1400 | 6,0-10,0 | 330-220 | 175 |
| 4/30°-9 | 132S4 | 7,5 | 1400 | 8,3-12,2 | 340-290 | 175 |
| 6/15°-9 | 100L6 | 2,2 | 910 | 2,1-5,5 | 150-55 | 160 |
| 6/20°-9 | 100L6 | 2,2 | 910 | 2,7-6,6 | 170-85 | 160 |
| 6/25°-9 | 100L6 | 2,2 | 910 | 3,9-7,6 | 185-110 | 160 |
| 6/30°-9 | 112MA6 | 3 | 910 | 5,1-8,5 | 195-140 | 175 |
| 6/15°-9 | 100L4 | 4 | 1400 | 3,3-8,5 | 365-135 | 160 |
| 6/20°-9 | 112M4 | 5,5 | 1400 | 4,1-10,2 | 400-200 | 175 |
| 6/25°-9 | 132S4 | 7,5 | 1420 | 6,1-12,9 | 450-275 | 195 |
| 6/30°-9 | 132M4 | 11 | 1420 | 8,0-13,3 | 470-340 | 210 |
| 8/20°-9 | 100L6 | 2,2 | 910 | 3,0-6,9 | 190-90 | 160 |
| 8/25°-9 | 112MA6 | 3 | 910 | 3,7-8,1 | 215-120 | 175 |
| 8/30°-9 | 112MA6 | 3 | 910 | 5,4-8,8 | 220-150 | 175 |
| 8/20°-9 | 112M4 | 5,5 | 1400 | 4,7-10,7 | 455-215 | 175 |
| 8/25°-9 | 132M4 | 11 | 1420 | 5,8-12,6 | 530-300 | 195 |
| 8/30°-9 | 132M4 | 11 | 1420 | 8,5-13,8 | 545-365 | 210 |
| 10/20°-9 | 100L6 | 2,2 | 910 | 3,1-7,1 | 210-95 | 160 |
| 10/25°-9 | 112MA6 | 3 | 910 | 3,8-8,5 | 245-135 | 175 |
| 10/30°-9 | 112MA6 | 4 | 910 | 5,5-9,1 | 250-115 | 175 |
| 10/20°-9 | 132S4 | 7,5 | 1420 | 4,8-11,1 | 510-235 | 195 |
| 10/25°-9 | 132M4 | 11 | 1420 | 6,0-13,3 | 600-330 | 210 |
| 10/30°-9 | 132M4 | 11 | 1420 | 8,5-14,2 | 605-385 | 210 |
 |
Каталог и описание серии ВО 13-284 №9 ( габариты, аэродинамика, рабочая точка) |
Общие сведения

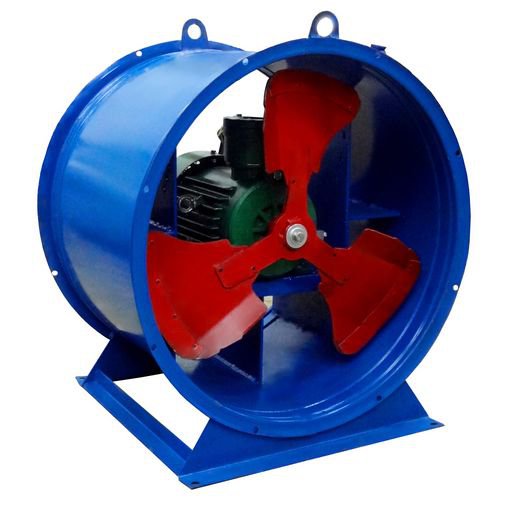

НазначениеВентиляторы ВО 13-284 №9 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б. Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с. Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория). Варианты возможной работы и комплектации ВО 13-284Конструкция вентилятора ВО 13-284 №9 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное. Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом. |
