| ВО 13-284 Исполнение 121 |
Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин. | Произво- дительность, м3/с |
Полное давление, Па | Масса, кг |
| 4/15°-6,3 | 71А6 | 0,37 | 880 | 1,65-1,75 | 55-25 | 75 |
| 4/20°-6,3 | 71А6 | 0,37 | 880 | 0,9-2,0 | 60-35 | 75 |
| 4/25°-6,3 | 71А6 | 0,37 | 880 | 1,3-2,4 | 65-45 | 75 |
| 4/15°-6,3 | 71В4 | 0,75 | 1370 | 1,0-2,7 | 130-55 | 75 |
| 4/20°-6,3 | 71В4 | 0,75 | 1370 | 1,4-3,2 | 145-80 | 75 |
| 4/25°-6,3 | 71В4 | 0,75 | 1370 | 2,0-3,7 | 155-105 | 75 |
| 4/30°-6,3 | 71В4 | 0,75 | 1370 | 2,8-4,1 | 160-135 | 75 |
| 4/15°-6,3 | 90L2 | 3 | 2840 | 2,1-5,6 | 570-240 | 115 |
| 4/20°-6,3 | 100S2 | 4 | 2840 | 3,0-6,8 | 640-360 | 115 |
| 6/15°-6,3 | 71А6 | 0,37 | 880 | 0,73-1,8 | 72-30 | 75 |
| 6/20°-6,3 | 71А6 | 0,37 | 880 | 0,91-2,2 | 81-41 | 75 |
| 6/25°-6,3 | 71А6 | 0,37 | 880 | 1,7-2,6 | 88-55 | 75 |
| 6/15°-6,3 | 71В4 | 0,75 | 1370 | 1,1-2,9 | 170-65 | 75 |
| 6/20°-6,3 | 71В4 | 0,75 | 1370 | 1,4-3,5 | 190-95 | 75 |
| 6/25°-6,3 | 71В4 | 0,75 | 1370 | 2,0-3,9 | 205-125 | 75 |
| 6/30°-6,3 | 80А4 | 1,1 | 1370 | 2,7-4,4 | 215-155 | 80 |
| 6/20°-6,3 | 100L2 | 5,5 | 2840 | 4,3-7,7 | 695-480 | 115 |
| 8/20°-6,3 | 71А6 | 0,37 | 880 | 1,0-2,3 | 95-45 | 75 |
| 8/25°-6,3 | 71А6 | 0,37 | 880 | 1,3-2,7 | 110-62 | 75 |
| 8/30°-6,3 | 71А6 | 0,37 | 880 | 1,9-3,0 | 113-74 | 75 |
| 8/20°-6,3 | 71В4 | 0,75 | 1370 | 1,6-3,6 | 215-100 | 75 |
| 8/25°-6,3 | 80А4 | 1,1 | 1370 | 1,9-4,2 | 245-140 | 80 |
| 8/30°-6,3 | 80В4 | 1,5 | 1370 | 2,8-4,6 | 250-165 | 80 |
| 10/20°-6,3 | 71А6 | 0,37 | 880 | 1,1-2,4 | 102-48 | 75 |
| 10/25°-6,3 | 71А6 | 0,37 | 880 | 1,3-2,8 | 113-68 | 75 |
| 10/30°-6,3 | 71А6 | 0,55 | 880 | 1,9-3,0 | 121-77 | 75 |
| 10/20°-6,3 | 71В4 | 0,75 | 1370 | 1,6-3,7 | 235-110 | 75 |
| 10/25°-6,3 | 80А4 | 1,1 | 1370 | 2,0-4,4 | 275-150 | 80 |
| 10/30°-6,3 | 80А4 | 1,5 | 1370 | 2,8-4,7 | 280-175 | 80 |
 |
Каталог и описание серии ВО 13-284 №6,3 ( габариты, аэродинамика, рабочая точка) |
Общие сведения

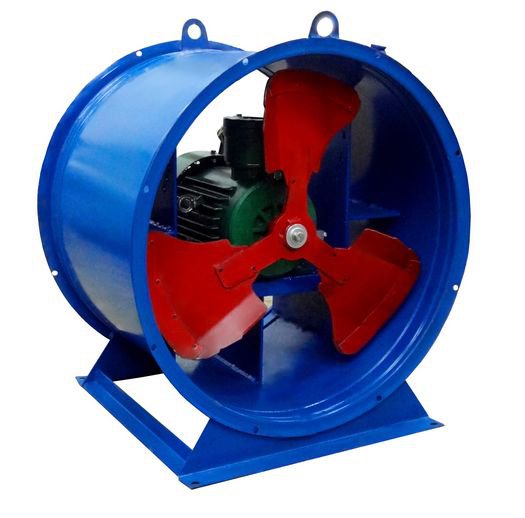

НазначениеВентиляторы ВО 13-284 №6,3 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б. Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с. Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория). Варианты возможной работы и комплектации ВО 13-284Конструкция вентилятора ВО 13-284 №6,3 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное. Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом. |
