Вентилятор ВО-12-300-12,5 с пластиковыми лопастями

Вентилятор ВО-12-300-12,5 осевой общего назначения с пластиковыми лопастями.

Это серия общепромышленных вентиляторов (N412,5) с рабочими колесами, выполненными из стеклопластика (ТУ 4861–002–18193100–01). Вентиляторы предназначены для перемещения воздуха и других газовых и газопаровоздушных смесей I, IIА и IIВ категорий, групп Т1, Т2, Т3 согласно ГОСТ12.1.011, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 60°С до плюс 60°С, не вызывающих ускоренной коррозии материалов и покрытий проточной части, не содержащих взрывоопасной пыли,  липких веществ и волокнистых материалов, запыленностью не более 10 мг/м³ и температурой от  минус 60°С до плюс 60°С. Вентиляторы применяются в системах вентиляции, воздушного отопления и кондиционирования, производственных, общественных и жилых зданиях, в аппаратах воздушного охлаждения, а также для других санитарно-технических и производственных целей.

Конструктивной особенностью вентиляторов является то, что лопасти и элементы ступицы рабочего колеса изготовлены из стеклопластика. Лопасти выполнены  полые, с несущей обшивкой, изготовленные методом формования под давлением с термической полимеризацией, что обеспечивает высокую прочность и жесткость конструкции при малом весе. Комлевая часть лопастей при изготовлении сопрягается со стеклопластиковой ступицей рабочего колеса. Лопасти имеют оптимальный для низконапорных вентиляторов «толстый» аэродинамический профиль, крутка и хорда по длине лопасти также выбирались в соответствии с максимальным КПД.

Благодаря применению указанной технологии, общепромышленные вентиляторы имеют по сравнению с вентиляторами с металлическими профилированными лопастями и лопастями из листовой стали более высокий КПД (до 75%), более низкий уровень шума (на 5 10 дБа), меньший вес (на 10 20%). Применение легкого стеклопластикового рабочего колеса также позволило уменьшить величину вибраций вентилятора, полностью исключить возможность искрообразования при касании лопастью корпуса, значительно снизить опасность механического повреждения оборудования при отрыве лопасти вентилятора.

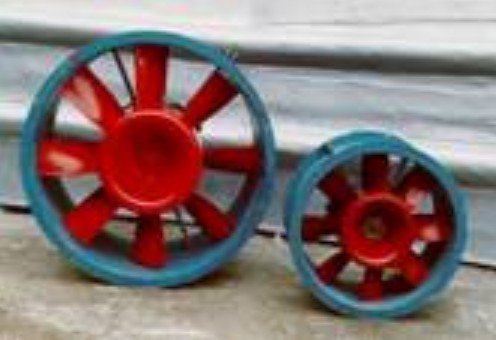

Внешний вид ВО-12-300-12,5, исполнение и возможные варианты использования

Габаритные размеры ВО-12-300-12,5

Сводная таблца размеров ВО-12-300-12,5

Технические характеристики и рабочие параметры ВО-12-300-12,5
