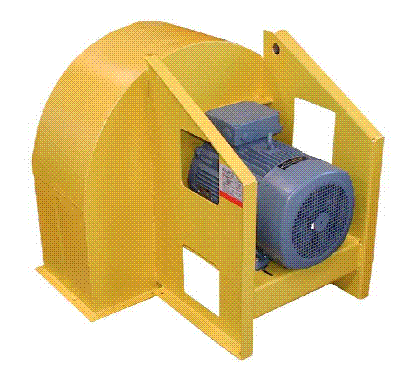

Вентилятор Witt Sohn конструкция 1

Описание вентиляторов Witt Sohn конструкция 1

• Входной размер От 63 до 2500 мм
• Толщина кожуха От 1,5 до 20 мм

• Типы кожухов RNN (низкое давление)
• LRZ (низкое давление)
• PRZ (среднее давление)
• MRZ (среднее давление)
• HRZ (высокое давление)
• SRZ (очень высокое давление)

• Типы крыльчаток Минимум 6 типов на кожух, включая пылевые крыльчатки
• Размер рамы двигателя От 63 до 450
• Тип привода Прямой, через муфту или ременный
• Материал Сталь, алюминий, специальные сплавы
• Обработка поверхности Грунтованная, полированная, Оцинкованная погружением

Положение выхода В зависимости от окружения. Специальная конструкция Огнеупорная, рассчитанная на экстремальные температуры, газонепроницаемая, деактивирующая, антикоррозийная, с защитой от землетрясений, противоударная, согласно требованиям.

Стандартные принадлежности

• Профилированный вход
• Противопожарная заслонка
• Защитная решетка
• Грибовидный обтекатель
• Гаситель колебаний
• Струйный обтекатель
• Гибкое соединение
• Контрфланец
• Глушитель
• Регулируемая входная лопасть
• Изоляция
• Шумоподавляющее ограждение
• Средства мониторинга

Конструкция 1 (3d и 6d) во многих случаях стараются применять прямой привод. Он более компактен, требует обслуживания меньшего количества частей и, в большинстве случаев, дешевле, чем другие конструкции. Мы предлагаем три разные конструкции с прямым приводом.

Конструкции 2d и 6d отличаются от конструкции 1 возможностью поворота и тем, что крыльчатку можно снимать с любой стороны. Благодаря использованию мотора, устанавливаемого на фланце, конструкция 6d является легкой и компактной.

Варианты монтажа и исполнения Witt Sohn

Компановка Witt Sohn конструкция 1 с прямым приводом

Компановка Witt Sohn конструкция 1 с ременным приводом
