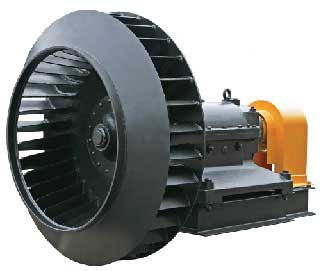

Вентиляторы ВДН-18, ВДН-20 и ВДН-22 являются дутьевыми вентиляторами одностороннего всасывания. Которые изготавливаются с использованием аэродинамической схемы - МО ЦКТИ 0,7-160-II.
Основное предназначение вентилятора ВДН-18, ВДН-20 и ВДН-22 для воздуха в технологические установки и топки паровых котлов. Данные вентиляторы рассчитанны на продолжительную работоспособность в помещении, на открытом воздухе обязательным условием является навеса. Температура использования в условиях умеренного климата не ниже -30°С и не выше +40°С. Максимальная возможная температура перемещаемой среды всасываемая вентилятором не должна превышать +200°С.
Улитка вентилятора ВДН изготавливается с разворотом от 0° до 270° с интервалом 15°. В случае если рёбра улитки мешают установке они могут быть подрезаны.
Основные преимущества вентилятора ВДН: улучшена конструкция осевого направляющего аппарата; установлены ролики поворотного кольца на шарико-подшипниках; имеется съемная ручка направляющего аппарата, что даёт более удобно подключение МЭО; применены фторопластовые втулки чугунного обтекателя на осевом направляющем аппарате которые обеспечивают минимальные зазоры поворотных пальцев и уменьшают вибрацию и снижают уровень шума при работе вентилятора.
№ вентилятора | Мощность двигателя кВт | Частота вращения мин-1 | Производи- тельность м3/час | Полное давление, Па | Масса без двигателя Кг |
ВДН-18 | 200 | 1000 | 152000 | 394 | 5000 |
ВДН-20 | 400 | 1000 | 215000 | 480 | 5700 |
ВДН-22 | 250 | 750 | 210000 | 340 | 7060 |
