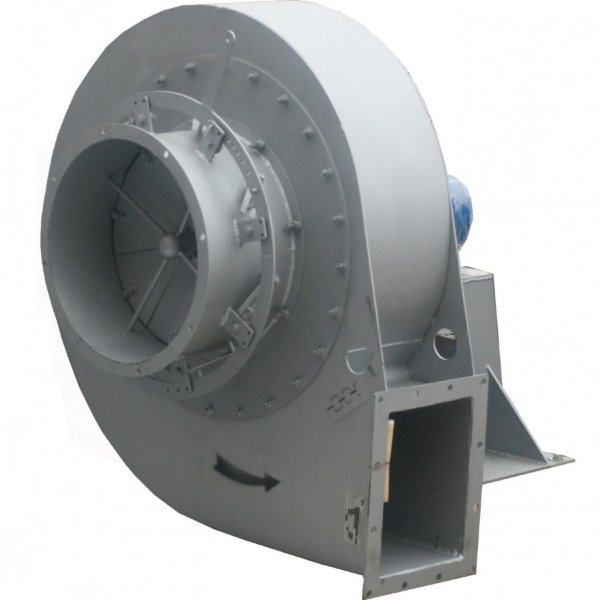

Вентилятор ВД-15,5 дутьевой

Описание и использование ВД-15,5

Вентиляторы типа ВД предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных или крупных промышленных котельных установок. За основу вентиляторов типа ВД принята аэродинамическая схема вентилятора 0,7-37^o  (0,7 — диаметр входного отверстия в долях от наружного диаметра и 37^o  — угол выхода лопаток рабочего колеса).
Аэродинамическая  схема  вентилятора  0,7-37^o определяется  многолопастным  коническим  колесом  с  лопатками,  загнутыми  вперёд,  и сравнительно  узким  спиральным  корпусом.  Кривая  давления  при  достаточно  высоком  коэффициенте  полезного  действия  для  таких  схем  имеет плавную форму, допускающую параллельную работу вентиляторов. Узкий корпус и малая величина его раскрытия позволили разработать компактную конструкцию вентиляторов. Глубокое регулирование производительности вентилятора осуществляется осевыми направляющими аппаратами.

Производительность и аэродинамика ВД-15,5

Габаритные размеры и исполнение ВД-15,5

Конструкция и исполнение ВД-15,5

В конструкцию вентиляторов типа ВД входят следующие узлы: рабочее колесо, спиральный корпус, коллектор, направляющий аппарат, ходовая часть, опорная лапа, электродвигатель и рама. Конструкции вентиляторов типа ВД максимально унифицированы. По унификации узлов вентиляторы сгруппированы  в  четыре  группы.  В  пределах  каждой  группы  вентиляторы  имеют  одинаковые  ходовые  части,  ступицы  рабочих  колёс,  осевые направляющие аппараты, опорные лапы и ряд других деталей. Исключение составляет вентилятор ВД-8, для которого не используется направляющий аппарат и некоторые другие детали вентилятора ВД-12.

Рабочее  колесо  сварной  конструкции,  состоит  из  заднего  и  конического  переднего  дисков  с  приваренными  к  ним  32-я  листовыми штампованными лопатками, к заднему диску прилеплена литая ступица.

Ходовая часть состоит из листового разъемного корпуса, вала, двух сферических шарикоподшипников, упругой муфты, крышек, уплотнительных колец  с  прижимными втулками. В  крупных  вентиляторах  (ВД-20,  ВД-18,  ВД-15,  ВД-13,5)  для  периодического,  а во  всех дымососах  для  постоянного охлаждения,  в  камере  ходовой  части  расположен  змеевик  охлаждения,  по  которому  циркулирует  вода.  Для  контроля  температур  и  уровня  масла предусмотрены гильза для термометра и масло указатель.

Корпусы вентиляторов сварные; конструкция их зависит от диаметра рабочего колеса. Корпусы вентиляторов 3-4 группы (ВД-12, ВД-10, ВД-8, ВД-6) неразъемные. Съем рабочего колеса вместе с валом, подшипниками и полу муфтой производиться в сторону направляющего аппарата. Для этого с задней стенки снимаются две полукруглые диафрагмы, а со стороны передней стенки направляющий аппарат и части прилегающей воздушной сети. Лапы привариваются после установки выходного отверстия корпуса в требуемом положении.

Корпус вентиляторов 1-2 группы разъемный с отъемной частью на задней стенке и по обечайке передней стенки. Во время ремонта доступ к рабочему  колесу  и  выемка  его  вместе  с  валом  производиться  сбоку  после  предварительного  съема  отъемной  части  корпуса.  Воздухопровод, присоединенный к входному отверстию (к направляющему аппарату), не демонтируется. Лапы корпусов этих вентиляторов также привариваются на месте монтажа после установки выходного отверстия в нужном направлении. Для установки вентилятора выходным отверстием вниз  имеются две дополнительные  опорные  лапы.  У  каждого  крупного  и  среднего  вентилятора  (№20  и  13,5)  имеются  два  варианты  корпусов,  отличающихся  только расположением отъемных деталей.  Вентиляторы дутьевые   [ВД, ВДН]

Коллектор  присоединяется  к  фланцу  корпуса  потайными  болтами,  что  позволяет  установить  его  правильно  относительно  рабочего  колеса вентилятора. Окончательное закрепление коллектора производится после присоединения направляющего аппарата. Ребра, выполненные из уголка, увеличивают жесткость деталей корпуса. Осмотр рабочего колеса в корпусе производиться через люк.

Для  регулирования  производительности  все  вентиляторы  типа  ВД  на  входе  в  коллектор  имеют  осевые  направляющее  аппараты.  Для  двух вентиляторов  соседних  типоразмеров  используется  один  и  тот  же  осевой  направляющий  аппарат,  соединение  которого  с  вентилятором  меньшего типоразмера производится коническим коллектором.

Осевой  направляющий  аппарат  состоит  из  восьми  лопаток,  механизма  одновременного  поворота  лопаток,  цилиндрической  обечайки, обтекателя, четырёх тяг, шкалы фиксатора. Рукоятка механизма одновременного поворота лопаток направляющего аппарата присоединяются колонке дистанционного или автоматического управления.

Электродвигатель  и  ходовая  часть  этих  вентиляторов  устанавливаются  на  общую  раму,  у  вентиляторов  1-2  групп  корпус  присоединяется  к ходовой части косыми растяжками и упорами.
Дымососы и вентиляторы одного типоразмера имеют одинаковые габаритные и установочные размеры. Дымосос отличается от вентиляторов усиленными деталями рабочего колеса и наличием броневого листа по образующей спирального корпуса.
