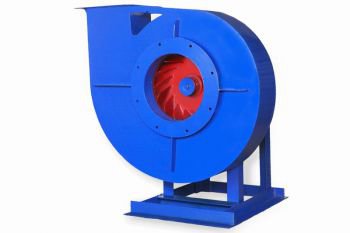

Вентилятор ВЦ 6-28 №6,3 исп.1

Вентилятор ВЦ 6-28 является аналогом ВР 132-30, ВР 10-28.

Рабочие параметры ВЦ 6-28 №6,3 исп.1

!!! - вентиляторы без электродвигателей поставляются без гарантии
Вентиляторы из нерж.стали 08X17, 08Х17Т изготавливаются
по спецзаказу со скидкой 5-7%
+ - число оборотов рабочего колеса

Информации по серии ВЦ 6-28 №6,3 исп.1

• Высокого давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Направление вращения - правое и левое

Варианты исполнения

• общего назначения
• коррозионностойкие из нержавеющей стали
• взрывозащищенные теплостойкие разнородных металлов с температурой до 200оС.
• взрывозащищенные коррозионностойкие из нержавеющей стали и латуни
• коррозионностойкие из нержавеющей стали

Особенности эксплуатации и использования ВЦ 6-28

Вентиляторы предназначены для перемещения воздуха и других газовыхсмесей, агрессивность которых по отношению к углеродистым сталям,обыкновенного качества, не выше агрессивности воздуха с температурой до +80 0С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов в условияхклимата У2 по ГОСТ 15150-69. Вентиляторы применяются для подачи воздуха в вагранки, печи,вентиляционные системы зерновых элеваторов и глубоких шахт, а также дляустановки в пневмотранспорт эжекционного типа и установки другихразличных технологических систем.

График производительности ВЦ 6-28 №6,3 исп.1

Типразмер и габариты ВЦ 6-28 №6,3 исп.1

Исполнение и размеры выходных патрубков ВЦ 6-28 №6,3 исп.1

Радиальные вентиляторы представляют собой спиральный кожух срасположенном внутри рабочим колесом, при вращении которого, воздухпопадающий в канал между его лопатками, двигается в радиальномнаправлении к периферии колеса, сжимается и под действием центробежнойсилы отбрасывается в спиральный кожух и далее направляется в выходноеотверстие. Радиальные вентиляторы способны перемещать воздух повоздуховодам на значительные расстояния и развивают давление до 12кПа.

Вентиляторы дымоудаления применяются в системах дымоудаления вытяжнойвентиляции производственных, административных, жилых и других зданий,кроме категорий А и Б по НТБ 1005-95 ГПС МВД РФ. Среда перемещаемаявентилятором дымоудаления не должна содержать взрывчатых веществ.

В зависимости от назначения вентилятора, лопатки рабочего колесаизготавливают загнутыми веред или назад. Количество лопаток бываетразличным. Применение радиальных вентиляторов с лопатками, загнутыминазад позволяет экономить электроэнергию на 20%, а вентиляторы слопатками загнутыми вперед достигают требуемого результата по расходу инапору воздуха, занимая меньше места и создавая меньше шума. Радиальныевентиляторы выпускаются с восемью положениями кожуха. Могут иметьправое и левое вращение, одностороннее и двухстороннее всасывание.Радиальные вентиляторы производятся на одном валу с электродвигателемили с клиноременной передачей. Применяют вентиляторы низкого (до 1кПА),среднего (до 3кПА) и высокого (до 12кПА) давления.

Радиальные вентиляторы общего назначения, низкого и среднего давленияприменяются в стационарных системах вентиляции, кондиционирования,воздушного отопления, технологических установках и т.д.

Они предназначены для перемещения невзрывоопасных газовых сред ссодержанием пыли и других твердых примесей не более 0,1 г/м3, несодержащих липких веществ и волокнистых материалов. Для вентиляторовдвухстороннего всасывания (двухсторонних) с расположением ременнойпередачи в перемещаемой среде температура перемещаемой среды не должнапревышать 60 0С.

Варианты положения и исполнения вентилятора
