Артикул: ВЦ 14-46 №4

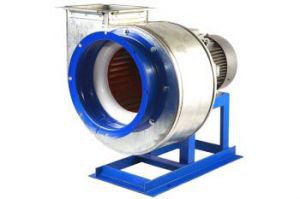

Вентилятор ВЦ 14-46 №4

В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-59
или через эту форму.

ВЦ 14-46 №4

Категории: ВЦ 14-46

Сертификаты ТС, дилер, доставка по России ВЦ 14-46 № 4,0 доставка

Каталог и описание серии ВЦ 14-46 №2

Аналоги и применение ВЦ 14-46 №4

Аналогами вентилятора ВЦ 14-46 обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 280-46, ВР 15-45, ВР 300-45.

Вентиляторы центробежные ВЦ 14-46 №4 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Вентиляторы радиальные ВЦ 14-46 №4, среднего давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м, а также липких веществ и волокнистых материалов.

Исполнение ВЦ 14-46 №4:

  • вентиляторы среднего давления
  • одностороннего всасывания
  • назад загнутые лопатки
  • корпус спиральный поворотный
  • направление вращения - правое и левое.

Применение коррозионностойкие, взрывозащищенные, дымоудаления ВЦ 14-46 №4,0:

  • общего назначения
  • коррозионностойкие из нержавеющей стали
  • взрывозащищенные из разнородных материалов и алюминиевых сплавов
  • теплостойкие из углеродистой стали (до +200 °С)
  • дымоудаления (перемещаемая дымовоздушная среда +400 °С; +600 °С)

Варианты положения корпуса вентилятора.

Варианты положения корпуса вентилятора ВЦ 14-46 № 4,0 стоимость

Типразмеры и габариты корпуса и выходных фланцев ВЦ 14-46 №4

Типразмеры и  габариты корпуса и выходных фланцев ВЦ 14-46 № 4,0 характеристики

Название вентилятора A, мм A1, мм H, мм H1, мм L, мм L max, мм Б1, мм Б2, мм n2, мм d2, мм D1, мм D2, мм n1, мм d1, мм
ВЦ 14-46№2,0 338 131 411 260 140 485 170 140 8 8 205 230 8 7
ВЦ 14-46№2,5 478 165 503 320 157 488 200 175 8 8 255 280 8 7
ВЦ 14-46№3,15 598 210 627 400 180 588 250 221 12 8 320 345 8 7
ВЦ 14-46№4 738 261 777 500 209 699 310 280 12 8 405 430 8 7
ВЦ 14-46№5 920 330 941 600 245 827 380 350 16 8 505 530 16 7
ВЦ 14-46№6,3 1140 410 1039 720 290 938 470 441 20 8 635 660 16 9

Параметры работы ВЦ 14-46 № 4

Название вентилятора Двигатель Частота вращения рабочего колеса, n-1 Параметры в рабочей зоне Масса вентилятора, не более, кг (без двигателя) Суммарный уровень звуковой мощности, ДБ
Мощность, кВт Частота вращения вала, n-1 Производительность, тыс. м3/час Полное давление, Па
ВЦ 14-46 №4,0 1,1 1000 930 2,2-4,06 520-560 39 87
1,5 1000 925 3,2-4,8 580-640
2,2 1000 930 4,6-6,4 620-680
3 1000 960 6,3-8,1 630-690
3 1500 1395 3,9-4,9 1205-1285 96
4 1500 1425 4,4-5,5 1300-1360
5,5 1500 1450 6,1-7,2 1450-1510
7,5 1500 1455 8,35-9,45 1510-1610
11 1500 1440 10,1-11,2 1580-1620

График подбора рабочей точки ВЦ 14-46 №4

График подбора рабочей точки ВЦ 14-46 № 4,0 стоимость
