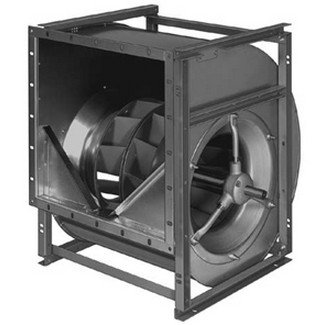

Вентилятор Nicotra RZR 11-0200/-1000 центробежный

Высокопроизводительный вентилятор Gebhardt rotavent RZR 11 с двухсторонним всасыванием, для ременного привода

Фальцованный спиральный корпус из оцинкованного стального листа с прикрепленными винтами переставляемыми опорами (типоразмеры 0200/-0710), с устойчивой рамой жесткости (типоразмер 0800/-1000), с соединительным фланцем на выходе. Высокопроизводительное сварное рабочее колесо с покрытием, с 12  загнутыми назад лопатками из полого профиля (типоразмер 0315/-1000) или с 11 загнутыми назад лопатками (типоразмер 0200/-0280), выходная кромка наклонно к оси рабочего колеса.

Наклонная перегородка на выходе вентилятора в противоположном направлении к выходной кромке лопаток. Оптимальная форма входного конфузора для снижения потерь потока на входе.

Рабочее колесо статически и динамически отбалансировано по DIN ISO 1940. Малошумные необслуживаемые радиальные шарикоподшипники со  сферическим наружным кольцом для самоустановки, в резиновой изолирующей гильзе, крепление к корпусу оцинкованными профильными раскосами, опционально со смазкой во время работы – с литым корпусом подшипников и креплением трубными раскосами (0200/-1000).

Рабочие характеристики по DIN 24 166 в классе точности 1 (типоразмер 0315/-1000) или в классе точности 2 (типоразмеры 0200/-0280).

Оснащение и комплектующие

• Штуцер для слива конденсата R 1/2"
• Смотровой люк с крышкой
• Класс антикоррозионной защиты S, K или P
• Вентилятор во взрывобезопасном исполнении по правилам ATEX
• Лопатки рабочего колеса со сплошным сварным швом
• Вал из высококачественной стали (1.4305)
• Соединительные элементы из высококачественной стали (1.4305)
• Устройство для измерения объемного расхода IMV 13
• Входной конфузор из меди
• Смазочное устройство для смазки во время работы
• Стандартная смазка IWN 01
• Смазка IWN 11 для повышенной влажности
• Защитная решетка на входе
• Защитная решетка на выходе
• Защита вала
• Соединительный фланец
• Соединительный патрубок (с эластичной проставкой)
• Опорная рама со встроенными натяжными салазками (0200/-0500)
• Опорная рама с натяжными рельсами (0400/-1000)
• Балансир двигателя (для двигателя, установленного на вентиляторе)
• Ременный привод с полоским или с клиновым ремнем
• Защитный кожух ремня, полностью закрытый
• Защитный кожух ремня, разъемный горизонтально
• Приводной двигатель
• Амортизаторы

Технические характеристики Nicotra RZR 11-0200/-1000

Внешний вид и исполнение

Аэродинамические характеристики Nicotra RZR 11-0200/-1000

Шумовые параметры

Габаритные размеры Nicotra RZR 11-0200/-1000
