Вентилятор Nicotra RDH G2E4 0250-560 центробежный

Описание и применение

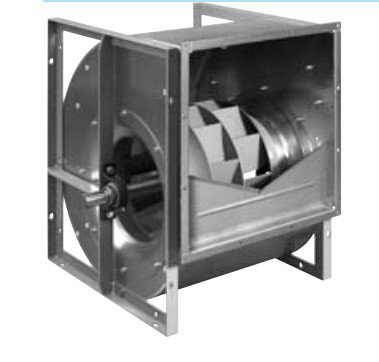

Высокопроизводительный радиальный вентилятор RDH E0 с двухсторонним всасыванием, для ременного привода

Спиральный корпус из оцинкованного стального листа со стоячим фальцем, на выбор с переставляемыми опорами и выходным фланцем.Радиальное рабочее колесо с 8 наклоненными назад лопатками из полиамида, армированного стеклопластиком (типоразмеры 0180/-0225) или сварное с 11 наклоненными назад лопатками из стального листа с покрытием, отбалансировано по ISO 1940. Перегородка на выходе вентилятора установлена наклонно к выходной кромке лопаток.

Малошумные необслуживаемые радиальные шарикоподшипники со сферическим наружным кольцом для самоустановки, в резиновой изолирующей гильзе, крепление к корпусу оцинкованными профильными раскосами, рабочие характеристики по DIN 24 166 в классе точности 2 (типоразмеры 0180/-0315) или в классе точности 1 (типоразмеры 0355/-0560).

Комплектующие и оснащение

• Опоры корпуса;
• Выходной фланец;
• Выходной патрубок с эластичной проставкой;
• Защитная решетка на входе;
• Защитная решетка на выходе;
• Защита свободного конца вала;
• Контрфланец;
• Смотровой люк с крышкой;
• Штуцер для слива конденсата R 1/8";
• Повышенная защита от коррозии;
• Устройство для измерения объемного расхода;
• Вал из высококачественной стали;
• Соединительные элементы из высококачественной стали;
• Входной конфузор из алюминия;
• Входной конфузор из меди или с медной защитой.

Технические характеристики RDH G2E4 0250-560

Внешний вид и конструкция

Аэродинамические характеристики RDH G2E4 0250-560

Шумовые характеристики

Габаритные размеры RDH G2E4 0250-560
