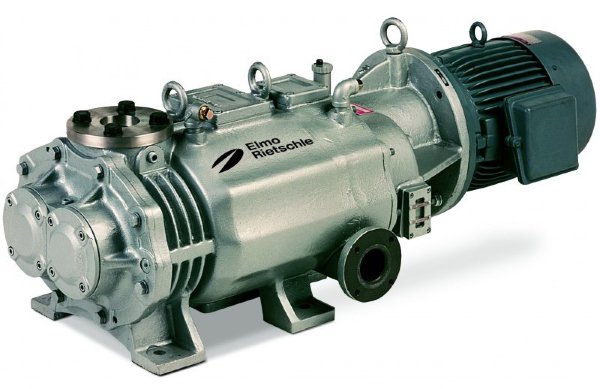

Бесконтактная работа насоса S-VSB 430(30) Elmo Rietschle S-серии не требует применения смазки в камере насоса. Это обеспечивает основные преимущества: работающий насос не загрязняет техпроцесс и окружающую среду. Винтовые вакуумные насосы серий S-VSA, S-VSB и S-VSI обеспечивают предельное остаточное давление 0,05 мбар(абс.) и могут работать при любом давлении в диапазоне от предельного остаточного до атмосферного. В винтовом вакуумном насосе параллельно установлены два винтообразных ротора (1 и 2), причём один ротор имеет правовращающуюся нарезку, а второй – левовращающуюся. Оба ротора вращаются в корпусе компрессора (9) без трения с очень маленькими зазорами между рабочими поверхностями. Высокоточная зубчатая передача (3) обеспечивает синхронизацию их вращения. Корпус компрессора и винтообразные роторы специальной формы образуют камеры сжатия (4). Поскольку оба ротора вращаются в противоположных направлениях, камера, прилегающая к впускному отверстию (5), увеличивается и газ перетекает в камеру сжатия. Затем эта камера перемещается в осевом направлении от стороны всасывания к стороне нагнетания (по стрелке). В моделях с изменяемым шагом газ сжимается при каждом изменении шага и охлаждается перед следующим изменением шага, что повышает эффективность работы. На стороне нагнетания камера приближается вплотную к торцевой стенке корпуса, при этом объём уменьшается пока передняя поверхность винтообразного ротора (1) не откроет выпускной канал (6). После этого предварительно сжатый газ выводится через выпускное отверстие (7). Охлаждение достигается за счёт внешней камеры (8) с водяным охлаждением. Для насосов некоторых типоразмеров предусмотрено введение в насос дополнительного охлаждающего газа. (10).
