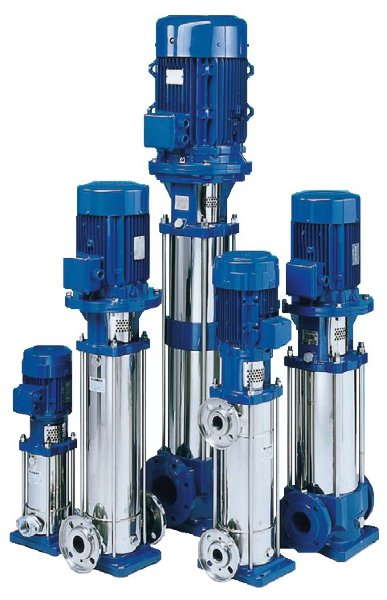

Lowara SV4 вертикальный многоступенчатый из нержавеющей стали
Насос SV – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем.
Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.
- Подача: до 120 м3/ч;
- Напор: до 330 м;
- Температура перекачиваемойжидкости:
- от -30°C до 120°C для SV 2, 4, 8 и16, стандартное исполнение
- Максимальное рабочее давление:
- SV 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
- SV 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар (PN 25)
- SV4, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар (PN 16 или PN 25) в зависимости от количества ступеней
- Оборудование испытано в соответствии со стандартом ISO 9906 - приложение A.;
- Направление вращения: по часовой стрелке, глядя на насос сверху вниз (помечено стрелкой на адаптере и на муфте).
Характеристики
Материалы Lowara SV4
Характеристики
- Вертикальный центробежный, многоступенчатый насос. Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали;
- Доступны следующие версии:
- F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
- T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
- R: круглые фланцы, напорный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304
- N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
- V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
- C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316;
- Сниженные осевые нагрузки позволяют использование стандартных двигателей, доступных на рынке. Двигатели Lowara наружного использования имеют значения КПД, которые могут изменяться в пределах таких значений, которые обычно относятся к диапазону 2-го класса энергоэффективности;
- Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
- Торцевые уплотнения отвечают требованиям EN 12756 (ранее DIN 24960) и ISO 3069;
- Версии с круглыми фланцами, которые могут соединяться при помощи ответных фланцев, соответствуют стандартам EN 1092;
- Резьбовые трубные соединения, круглые или овальные ответные фланцы, сделаны из оцинкованной стали, и входят в стандартную поставку для насосов версий F, T и R;
- Круглые ответные фланцы, сделанные из нержавеющей стали, входят в стандартную поставку для насосов версии N;
- Простота в обслуживании. Для сборки и разборки насосов не требуется специальных инструментов;
- Материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
- Стандартные версии для подачи жидкости с температурой от -30°C до +120°С.
Двигатель
- короткозамкнутый двигатель типа «беличье колесо», в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
- до 7.5 кВт (включительно) для 4-х полюсных версий и до 22кВт (включительно) для 2-полюсных версий изготавливаются заводом Lowara.
Для больших мощностей используются двигатели других производителей.
- Двигатели Lowara для наружного использования по значениям КПД относятся ко 2-му классу эффективности;
- класс защиты IP55;
- класс изоляции F;
- характеристики в соответствии с EN 60034-1;
- Стандартное напряжение:
- однофазная версия: 220-240 В, 50 Гц.
- трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 3 кВт; 380-415/660-690 В, 50 Гц для диапазона мощностисвыше 3 кВт.
- Двигатели, адаптированные к жаркой и влажной окружающей среде;
- Серия SVH поставляется с системой управления Hydrovar;
- 1-ый класс энергоэффективности двигателя;
- ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).
Аксессуары по запросу:
- Горизонтальное исполнение;
- Специальное напряжение и частота - 60 Гц;
- Специальные материалы для торцевых уплотнений, сальников и эластомеров;
- Установки "DPS", состоящие из электронасосов "SV" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
Применения насосов Lowara SV4:
- Повышения давления в общественных зданиях,гостиницах и жилых комплексах;
- Коммунальное водоснабжение;
- Установки повышения давления;
- Системы пожаротушения.
- Системы нанофильтрации;
- Системы умягчения воды и деминерализации;
- Системы дистилляции воды.
- Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
- Промышленные линии с моечными установками.
- Промышленные системы охлаждения;
- Системы контроля температуры;
- Холодильные машины;
- Индукционное отопление;
- Системы с теплообменниками;
- Подпитка котлов;
- Горячее водоснабжение и отопление.
