Вентилятор с ременным приводом и двухсторонним всасыванием
Centrimaster® GX — это новое поколение центробежных вентиляторов для вентиляционных установок. Они рассчитаны на расход воздуха до 35 м3/с и повышение давления до 3300 Па. В эту серию входят центробежные вентиляторы с импеллерами двух типов: с лопастями, загнутыми вперед (GXLF), и с лопастями, загнутыми назад (GXLB и GXHB). Вентиляторы GXLB и GXHB имеют одинаковые аэродинамические характеристики; GXHB — это усиленный вариант, предназначенный для более высоких скоростей.
Корпус вентилятора Flaktwoods GXHB-5-035 сделан из листовой стали, оцинкованной по технологии Сендзимира. Корпус штампуется как одна цельнолитая деталь, а входные отверстия глубоко утоплены в обшивку. Обшивка корпуса и спиральный диск соединены питсбургским швом, позволяющим создавать надежные и прочные стыки. Благодаря применению это метода сварки и глубоко посаженным входным отверстиям конструкция получается очень стабильной, прочной и качественной.
Внутри корпус снабжен воротом с отверстиями (до размера 031) или с отверстиями с приваренными гайками (размер 035 и больше) для лучшей фиксации.
Для данного вентилятора возможно специальное предложение: уменьшенный для достижения оптимальных аэродинамических свойств дизайн.
Корпус вентилятора сразмеры 080-100 делан из листовой стали, оцинкованной по технологии Сендзимира. Обшивка и спиральный диск в корпусах для размеров 080 и 090 соединены питсбургским швом, а корпус оснащен жесткой сварной рамой. Размер 100 состоит из пяти секций с фланцами. Размер 100 можно разбирать.
Дизайн входного отверстия вентилятора имеет большое значение для эффективной работы и звукового уровня. У вентиляторов GXLF, при размерах 014-071 входные отверстия спрессованы с обшивкой корпуса. Вентиляторы GXLB и GXHB снабжены более глубоким входным отверстием, доходящим до рабочего колеса с небольшим перекрытием и небольшим, аккуратно заданным, радиальным зазором.
Входные конусы вентиляторов GXLB и GXHB в размерах 022 – 071 глубоко вытянуты в одной части и интегрированы в обшивку корпуса от соответствующего вентилятора GXLF. Это подразумевает, что у вентиляторов GXLB и GXHB есть “двойное входное отверстие” конструкция которого дает дополнительную жесткость корпусу. В размерах 080 –100 входной конус сделан отдельно для обоих типов вентилятора и установлен непосредственно в обшивку корпуса. Входной конус в стандартной версии вентилятора сделаны из оцинкованной стали.
Рабочее колесо с загнутыми назад лопастями (GXLB и GXHB) изготовлено из стали, сварено и окрашено эпоксидным порошком (цветовой тон AM 8043, темно-серый).
Рабочее колесо с загнутыми вперед лопатками (GXLF) сделано из оцинкованной стали. GXLB и GXHB колеса в размерах 035 - 100, динамически сбалансированы с точностью из G 2,5 по ISO 1940 - 1973 на максимальной скорости. Все GXLF и GXLB колеса размером 022 - 031 динамически сбалансированы с точностью до G 6.3 в соответствии с ISO 1940 - 1973 на максимальной скорости. Рабочее колесо крепится к валу с помощью ключа.

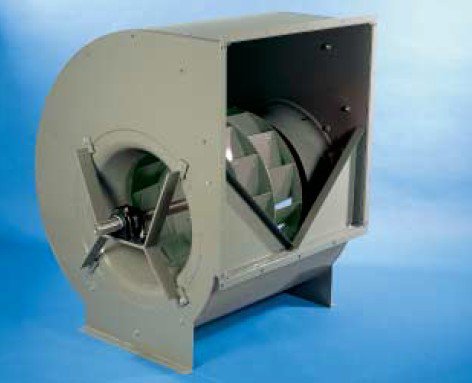

Центробежный вентилятор Flaktwoods GXHB-5-035 с двухсторонним всасыванием и ременным приводом. Корпус сделан из оцинкованной прокатной листовой стали и соединен питсбургским швом. Размер 100 снабжен пятью секциями с фланцами. Стальное рабочее колесо с загнутыми назад лопастями, лопасти приварены к заслонке. Рабочее колесо обезжирено, обработано железо-фосфатированием и окрашено эпоксидной порошковой краской (60мм). Рабочее колесо динамически сбалансировано, с точностью до G 2.5 (в соответствии с ISO 1940 – 1973). Вентилятор отсечения специально разработан для оптимального аэродинамического свойства.
Стальной вал с пазами на обоих концах предназначен для критической скорости, что на 20% выше, чем максимальная скорость вращения вентилятора. Рабочее колесо крепится к валу с помощью ключа.
Вентиляторы в размере от 035 до 050 снабжены тщательно смазанными однорядными радиальными шарикоподшипниками, запечатанными с обеих сторон. Они крепятся к валу с помощью конического монтажного рукава. Подшипники поддерживаются с помощью тройной или четверной крестовины.
Вентиляторы GXHB размерами 056-100 имеют стационарные блоки с самоустанавливающимися роликовыми подшипниками, оснащенными пресс-масленками, Роликовые подшипники держатся на сварных кронштейнах.
