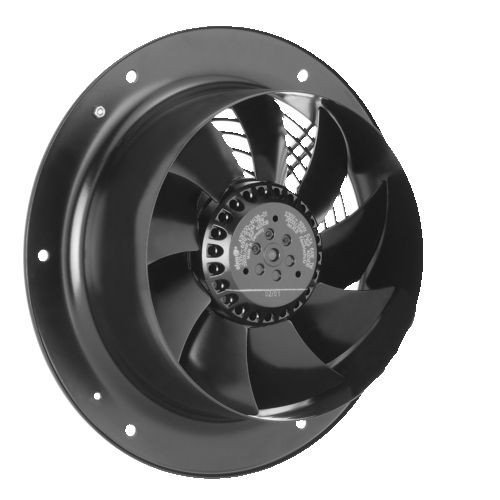

Вентилятор Ebmpapst W2E250-CM06-01 осевой

	Тех описание Hyblade Ebmpapst W2E250-CM06-01 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

W2E250-CM06-01 серповидные лопасти (S серии) с круглым соплом

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание W2E250-CM06-01:

• Класс защиты: IP 44
• Класс изоляции: "B"
• Защита двигателя: температурный предохранитель выведен

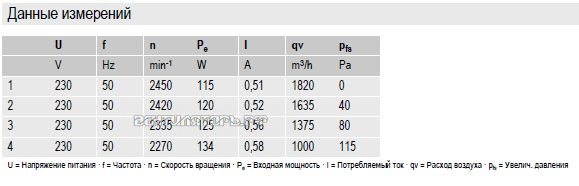

Параметры и рабочие параметры W2E250-CM06-01

Тип W2E250-CM06-01
Мотор M2E068-CF
Фаза	1~
Номинальное напряжение VAC	230
Частота Hz	50
Метод опред. данных	мн
Соответствует нормативам	CE
Скорость вращения min-1	2450
Входная мощность W	115
Потребляемый ток A	0,51
Макс. противодавление Pa	120
Мин. темп. окр. среды °C	-25
Макс. темп. окр. среды °C	65
Пусковой ток A	0,88

Техническое описание W2E250-CM06-01

Вес	3,1 kg
Размер двигателя	250 mm
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал лопастей	Листовая сталь, с лакокрасочным покрытием черного цвета
Материал защитной решётки	Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей	9
Направление потока	«A»
Направление вращения	Слева, вид на ротор
Степень защиты	IP 44; в зависимости от монтажного положения
Класс изоляции	«A»
Класс защиты от влажности	F1-2
Максимально допустимая темп. окружающей среды электродвигателя	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя	-40 °C
Положение при монтаже	Горизонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	0,75 mA
Защита двигателя	Реле контроля температуры (TW) с внутренней разводкой
Вывод кабеля подключения	Разл.
Класс защиты	I (если защитный провод подключен стороной заказчика)
Допуск	EAC; VDE

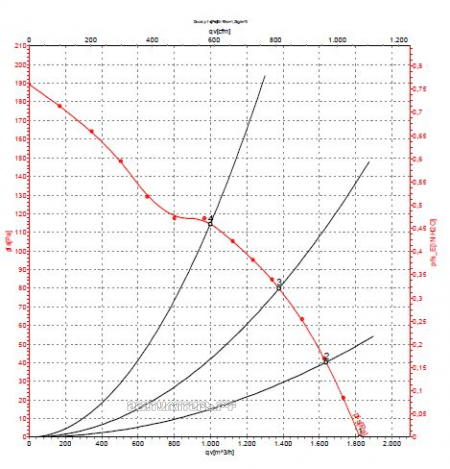

Аэродинамика и подбор рабочей точки

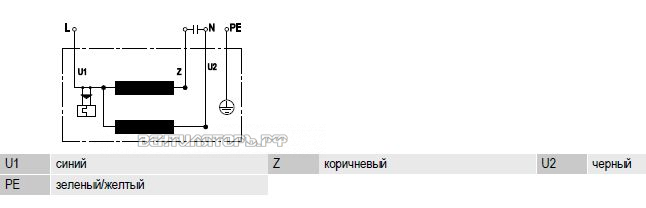

Подключение

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
