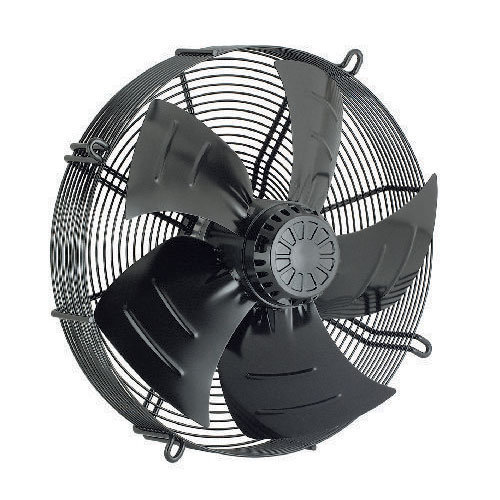

Вентилятор Ebmpapst S4D630-AD01-01 осевой

	Тех описание Hyblade Ebmpapst S4D630-AD01-01 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

S4D630-AD01-01 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S4D630-AD01-01:

• Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель с выведен

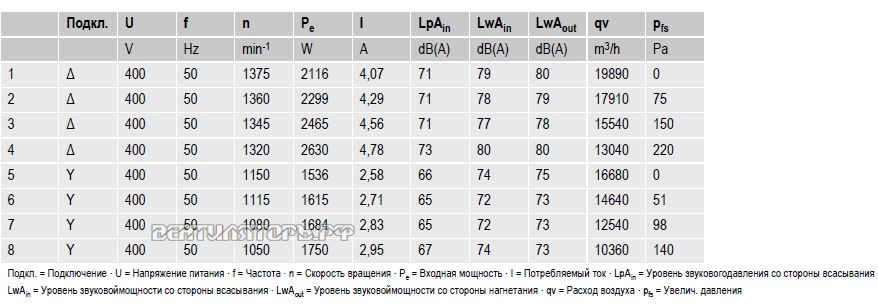

Параметры и рабочие параметры S4D630-AD01-01

Тип S4D630-AD01-01
Мотор M4D138-LA
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Частота Hz	50 ?	50 Y
Метод опред. данных	мн	мн
Соответствует нормативам	CE	CE
Скорость вращения min-1	1320	1050
Входная мощность W	2630	1750
Потребляемый ток A	4,78	2,95
Макс. противодавление Pa	220	140
Мин. темп. окр. среды °C	-40	-40
Макс. темп. окр. среды °C	60	60
Пусковой ток A	19	6.5
Общий КПД %	32,8
Класс эффективности N	36,7
Входная мощность kW	2,44
Расход воздуха m?/h	13365
Увелич. давления Pa	217
Скорость вращения min-1	1345

Техническое описание S4D630-AD01-01

Вес	30 kg
Размер двигателя	630 mm
Покрытие ротора	Скрепление заливкой с алюминием
Материал клемной коробки	Полимер PP
Материал лопастей	Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Материал защитной решётки	Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей	5
Направление потока	V
Направление вращения	Справа, вид на ротор
Степень защиты	IP 54
Класс изоляции	F
Класс защиты от влажности	F3-1
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	На стороне ротора и статора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	3,5 mA
Защита двигателя	Реле контроля температуры (TW)
Вывод кабеля подключения	Осев.
Класс защиты	I (если защитный провод подключен стороной заказчика)

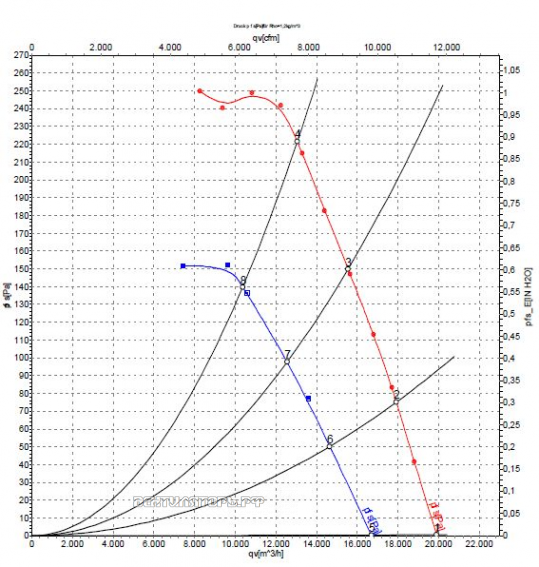

Аэродинамика и подбор рабочей точки

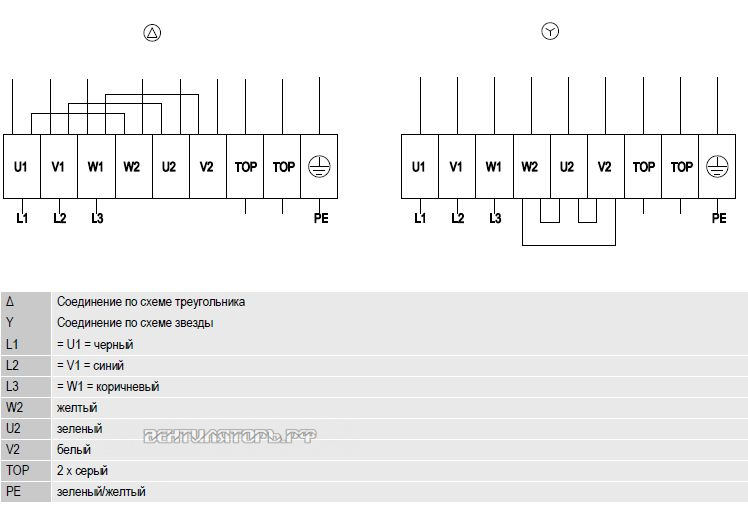

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
