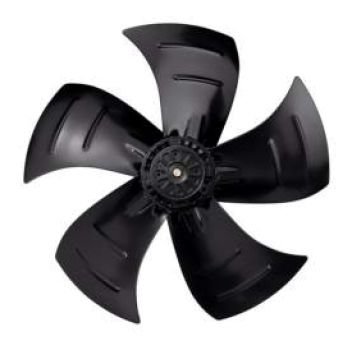

Вентилятор Ebmpapst A4D300-AS34-02 осевой

	Тех описание Hyblade Ebmpapst a4d300as3402 - RU
	Инструкция по эксплуатации Ebmpapst a4d300as3402 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

A4D300-AS34-02 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание A4D300-AS34-02:

• Класс защиты: IP 44
• Класс изоляции: "B"
• Защита двигателя: температурный предохранитель выведен

Параметры и рабочие параметры A4D300-AS34-02

Тип A4D300-AS34-02
Мотор M4D068-CF
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Частота Hz	50	50
Метод опред. данных	cн	cн
Соответствует нормативам	CE	CE
Скорость вращения min-1	1300	1400
Входная мощность W	68	90
Потребляемый ток A	0,14	0,15
Макс. противодавление Pa	60	70
Мин. темп. окр. среды °C	-25	-25
Макс. темп. окр. среды °C	60	55

Техническое описание A4D300-AS34-02

Вес	1,6 kg
Размер двигателя	300 mm
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал лопастей	Полимер PP, армированный стекловолокном
Количество лопастей	5
Направление потока	A
Направление вращения	Справа, вид на ротор
Степень защиты	IP 44; в зависимости от монтажного положения
Класс изоляции	B
Класс защиты от влажности	F1-2
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	0,75 mA
Вывод кабеля подключения	Разл.
Класс защиты	I (если защитный провод подключен стороной заказчика)

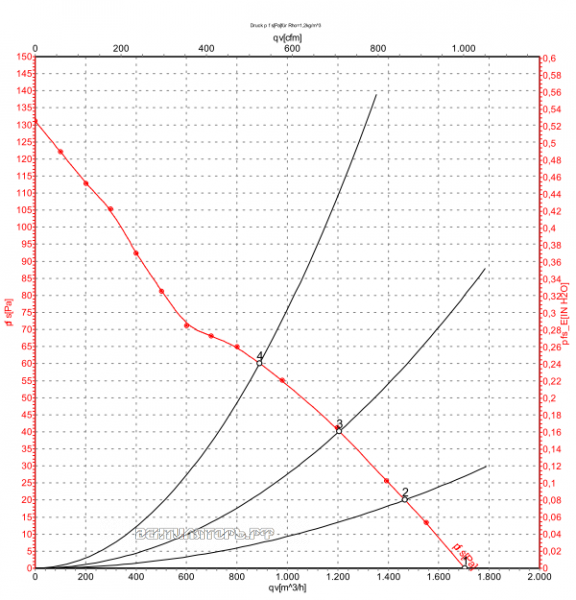

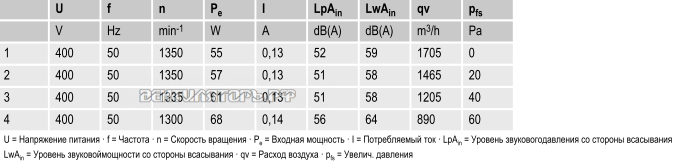

Аэродинамика и подбор рабочей точки

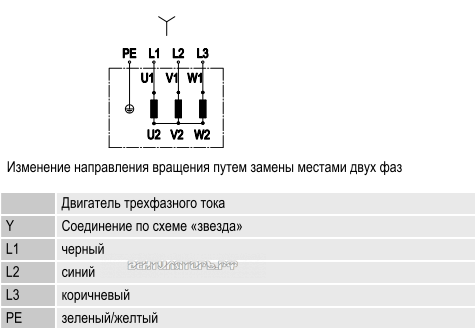

Подключение

Расшифровка наименования

1) Тип

A - осевой вентилятор;
S - осевой вентилятор с защитной решеткой;
W - осевой вентилятор со стеновым колесом.

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель;
Е - Однофазный двигатель с пусковым конденсатором;
G - ЕС-двигатель;
S - Двигатель с расщепленными полюсами;
Q - Квадратный двигатель с расщепленными полюсами.

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
