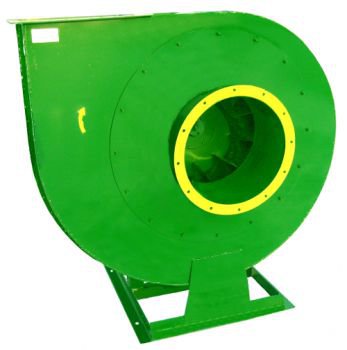

Технические характеристики BP 6-13 №5
Информации по серии ВР 6-13:
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Количество лопаток 16
- Направление вращения - правое и левое
- ТУ 4861-027-57375659-2006;
Варианты исполнения ВР 6-13 №5:
- общего назначения
- коррозионностойкие из нержавеющей стали
- взрывозащищенного исполнения
Вентиляторы BP 6-13 №5 предназначены для перемещения воздуха и других газовых смесей,агрессивность которых по отношению к углеродистым сталям, обыкновенногокачества, не выше агрессивности воздуха с температурой до + 80°С, несодержащих пыли и других твердых примесей в количестве более 100 мг/м3,а также липких веществ и волокнистых материалов в условиях климата У 2по ГОСТ 15150-69.
Вентиляторы BP 6-13 №5 применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а так же для других производственных и санитарно-технических целей.
График производительности ВР6-13 №5
Типразмер, габариты, исполнение ВР 6-13 №5, мм
№ |
А |
А1 |
В |
Emax |
Нmax |
Lmax |
ВР 6-13 - 4 |
240 |
400 |
615 |
127 |
635 |
500 |
ВР 6-13 - 5 |
300 |
500 |
760 |
152 |
825 |
600 |
ВР 6-13 - 6,3 |
378 |
600 |
950 |
188 |
1020 |
800 |
ВР 6-13 - 8 |
480 |
800 |
1210 |
223 |
1265 |
850 |
ВР 6-13 - 10 |
600 |
1000 |
1755 |
230 |
1800 |
1100 |
Размеры выходных патрубков ВР 6-13 №5, мм
№ |
Исп |
В1 |
В2 |
В3 |
В4 |
D |
D1 |
Nшт./Шd1 |
Nшт/Шd |
ВР 6-13 - 4 |
1 |
90 |
120 |
110 |
80 |
230 |
82 |
4/Ш19 |
8/Ш9 |
ВР 6-13 - 5 |
1 |
110 |
150 |
136 |
100 |
286 |
102 |
6/Ш11 |
10/Ш11 |
ВР 6-13 - 6,3 |
1 |
140 |
190 |
172 |
122 |
360 |
129 |
6/Ш11 |
12/Ш11 |
ВР 6-13 - 8 |
1 |
180 |
240 |
220 |
155 |
460 |
164 |
8/Ш13 |
14/Ш11 |
ВР 6-13 - 10 |
1 |
225 |
300 |
275 |
194 |
570 |
205 |
10/Ш13 |
16/Ш13 |
