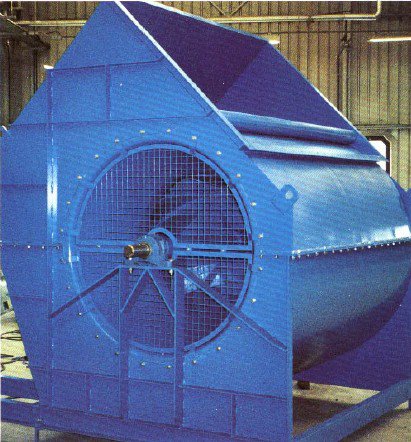

Вентилятор Comefri BCZ 25/1000 промышленный центробежный с двойным воздуховодом

Серия промышленных центробежных вентиляторов BCZ 25 с двойным воздуховодом была разработана компанией Comefri так, что даже в стандартной комплектации учтены основные требования клиентов.

Промышленные центробежные вентиляторы Comefri ВCZ 25 сочетающиеся с системой CAD, имеют следующие особенности:

• - компактный дизайн
• - различные приложения
• - высокую производительность
• - стандартизированные детали
• - максимальный объем до 700000 м³/ч (в стандартном исполнении)
• - максимальное давление до 3500 Па (p = 1,2 кг/м³, t = 20°C, в стандартном исполнении).

Особенности серии Comefri BCZ 25/1000. Одинарный воздуховод промышленного центробежного вентилятора серии ВCZ 25 с загнутыми лопастями, предназначены для работы с чистым или немного пыльным воздухом при температуре до 100°C. Чтобы достичь высокоэффективных уровней, компоненты построены в геометрически оптимальных формах. Воздушный поток в вентиляторах этой серии в стандартном исполнении достигает 700000 м3/ч с полными давлением до 3500 Па. Кроме того, эти вентиляторы разработаны так чтобы они отличались высокой производительностью и низким уровнем шума. Размеры соответствуют геометрическим градациям согласно серийному стандарту R20. Номинальный размер соответствует внешнему диаметру рабочего колеса.

Корпус. В этой серии вентиляторов корпуса спиральной формы были соединены с помощью сварки. Они сделаны из специальной стали, применяющейся для изготовления прочных промышленных объектов. Все стандартные корпуса до размера 1000 могут быть установлены в любом из 8 положений. В стандартной комплектации предусмотрены выходные фланцы (согласно стандарту DIN 24). Под заказ это изделие может быть сделано в раздельном исполнении.

Рабочее колесо. От номинального размера 400 и выше вентиляторы этой серии оборудованы загнутыми назад лопатками, непрерывно спаянными стальными лопастями. Рабочее колесо статически и динамически уравновешено в соответствии со стандартами O 6,3 (VDI 2060), по запросу может быть выполнено по стандарту Q 2.5.

Воздуховод. Воздуховод вентилятора отличается специально разработанным аэродинамическим дизайном, обеспечивающим идеальный доступ воздуха к рабочему колесу. Между входным отверстием и рабочим колесом гарантировано осуществляется прекрасная регулировка.

Подшипник. Гнездо подшипника сделано с металлическим опорным подшипником, соединяющиеся шариковым/сферическим роликом для большей долговечности детали.
