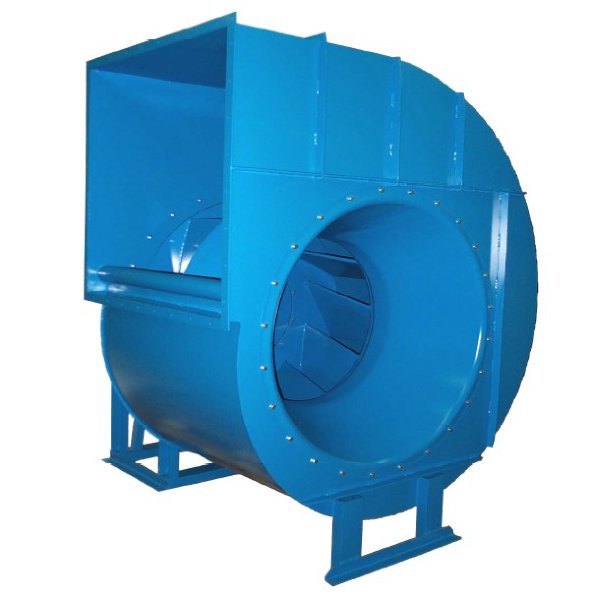

Вентилятор Comefri BCE 25/560 промышленный центробежный с одинарным воздуховодом

Новая серия промышленных центробежных вентиляторов с одинарным воздуховодом Comefri BCE и BAFE разработана в соответствии с последними требованиями рынка из стандартных компонентов.

Cерия промышленных центробежных вентиляторов Comefri BCE и BAFE имеет следующие особенности:

• - прочность конструкции
• - различные приложения
• - высокое качество, компактный дизайн
• - высокая эффективность, низкое потребление
• - тихая работа
• - максимальный объем до 250.000 м³/ч (в стандартной комплектации)
• - максимальное полное давление до 8000 Па ( = 1,2 кг/м³, t = 20°C)
• - акустические характеристики согласно стандарту DIN 24166, класс 2
• - работоспособность вентилятора была проверена в лабораториях Comefri в соответствии со стандартами DIN, ISO, BS и AMCA.

Описание серии Comefri BCE 25/560. Серия промышленных центробежных вентиляторов с одинарным воздуховодом BCE 25, BCE 17 и BCE 15 с загнутыми назад искривленными лопастями и серия центробежных вентиляторов  BAFE, с загнутыми аэродинамическими лопастями (AF), предназначены для уборки и частично для очистки пыльного воздуха. Все вентиляторы из этих серий отличаются цельносварной усиленной  конструкцией для промышленного применения. Стандартный одинарный воздуховод создан для всех четырех серий от размера 400 до размера 1600. Рабочее колесо заменено в стандартном исполнении для BCE 25 и BAFE от размера 400 до размера 710 и сделано со стороны входного отверстия.  В вентиляторах BCE 17 и BCE 15 от размера 400 до размера 1000 рабочее колесо должно располагаться подальше от  двигателя. У вентиляторов BCE 25 и BAFE от размера 800 до 1600 и BCE 15 от размера 1120 до 1600 рабочее колесо может быть удаленно и от входных отверстий и от двигателя.

Существуют две позиции для установки сферического/шарикового подшипника для вентиляторов  BCE 25 и BAFE от размера 400 до 1000. Подшипники установлены так, чтобы можно было легко проводить техническое обслуживание вентилятора. У вентиляторов BCE 25, BCE 17 и BCE 15 в стандартной комплектации имеются ограничения по температурному режиму, максимально допустимая рабочая температура  100°C, а для вентиляторов серии  BAFE  - 80°C. Для работы при более высоких температурах необходимо использовать охлаждающее колесо и специальные материалы для защиты вентиляторов. В стандартном исполнении вентилятор покрывается эпоксидной смолой и антикоррозийной краской. Под заказ возможно создание выскотемпературной версии вентилятора. Так же по запросу доступны модели из нержавеющей стали и обработанные методом горячего цинкования (кроме рабочего колеса BAFE).  Также возможен заказ модели с усиленной акустической и термоизоляцией.

Входные и выходные отверстия изготовлены в соответствии с международными стандартами.

Корпус.  Все корпуса вентиляторов сделаны из черной листовой стали, цельносварной, укрепленный с помощью стальных жестких прокладок, цельносварных и покрытых антикоррозийной краской эпоксидной смолы.

Воздуховод. Вентилятор оборудован специально разработанным аэродинамическим воздуховодом, который обеспечивает оптимальный поток воздуха. Воздуховод сделан из стального листа, окрашенного и закрепленного болтами в корпусе.

Система поддержки подшипников. Особое внимание было уделено разработке системе поддержки подшипников/мотора, т.к. она подходит как  для ременного так и для  прямого приводов. Благодаря конструкторскому решению в стандартной версии вентилятора система поддержки отделена от корпуса вентилятора, что даёт возможность дополнительной термо и шумоизоляции.

Вал. Для всех валов предусмотрен высокий запас прочности, рассчитано на первую критическую скорость и на максимальную скорость вентилятора. Сделанные из усиленной стали они аккуратно отшлифованы и отполированы. Валы соединяются с центральной частью рабочего колеса при помощи пазов и v-образного пояса шкива.

Рабочее колесо.  Высокоэффективные рабочие колеса вентиляторов BCE 25, BCE17 и BCE15 сделаны из не подверженной коррозии стали. В стандартной версии вентилятора рабочее колесо снабжено сварными загнутыми назад искривленными лопастями, покрыто краской эпоксидной смолой. Все колеса уравновешены статически и динамически согласно градации G=6,3 и в соответствии с DIN ISO 1940-1 (VDI 2060), (качество градации G = 2.5  доступно под заказ). Рабочее колесо закреплено канавкой вала на стальной втулке.  Втулка точно отрегулирована и соединяется пазами с закрывающим винтом.

Подшипники.  Вентиляторы BCE 25 и BAFE от размера 400 T1/T2L до 1000 T1/T2L снабжены подшипниками самовыравнивающимися, один ряд глубоко посаженных шариков с оригинальным запирающим кольцом.  BCE 25, BAFE, от размеров 400 T2 до 500 T2, BCE17 и BCE 15 от размера 400 до 500 имеют двойной ряд шариков в опорном подшипнике, отделенном от железного корпуса вентилятора. Серия BCE 17 и BCE 15 в размерах  560 – 1600 имеют двойной ряд шариков в опорном подшипнике, отделенном от железного корпуса вентилятора. Все подшипники снабжены ниппельной системой смазки. Все подшипники всех размеров гарантировано имеют длительную продолжительность жизни, минимум L₁₀ или 40000 часов на предельной скорости вентилятора.

Технические характеристики Comefri BCE 25/560
