Серия АТ представляет собой вентиляторы двустороннего всасывания с загнутыми вперед лопатками. При высокой производительности и низком уровне шума данные агрегаты характеризуются относительно небольшими размерами. Корпус вентиляторов этой серии имеет спиралевидную форму, которая в сочетании с загнутыми вперед лопатками рабочего колеса обеспечивает высокую производительность.
Типоразмеры вентиляторов серии АТ определяются номинальным диаметром рабочего колеса для каждого диаметра, которые измеряются в дюймах, и двумя различными измерениями ширины рабочего колеса для каждого диаметра, которые также измеряются в дюймах. Таким образом, модельный ряд этой серии включает в себя 21 стандартный типоразмер рабочего колеса: 7-7, 9-9, 10-8, 10-10, 12-9, 12-12, 15-11, 15-15, 18-13, 18-18, 20-15, 20-20, 22-15, 22-22, 25-20, 25-25, 28-20, 28-28, 30-20, 30-28. Модульная конструкция рабочего колеса позволяет при необходимости изготовить отдельные экземпляры нестандартной ширины.
Серия АТ, состоящая из одинарных, сдвоенных и тройных вариантов исполнения, позволяет обеспечивать производительность 450 м3/ч до 240 000 м3/ч при полном давлении до 24000 Па.

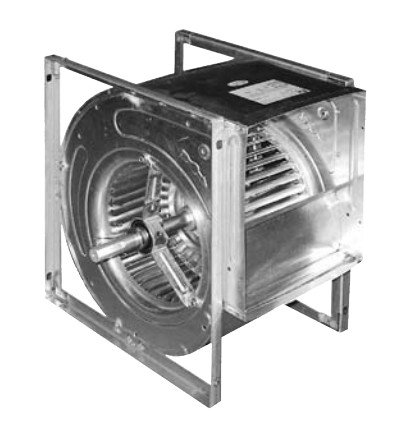

Эти вентиляторы маркируются буквами SC. По конструкции они схожи с вентиляторами версии S, но серия SC дополнена двумя прямоугольными боковыми рамами, изготовленными из стального оцинкованного профиля с L-образным сечением и приваренными к боковым сторонам корпуса. Они обеспечивают большую прочность и устойчивость конструкции вентилятора при работе на больших скоростях с высокой производительностью.
Типоразмеры данных вентиляторов - от 7-7 до 18-18; могут быть установлены во всех четырех положениях, показанных ниже. Если потребуется повышенный уровень прочности конструкции, например, если вентилятор сам по себе используется как элемент жесткости базовой рамы, то его может обеспечить усиленная версия, которая маркируется буквой С (ранее обозначалась Cubic). Эта версия выпускается в тех же типоразмерах, что и SC. Они одинаковы по размерам и имеют одинаковые эксплуатационные пределы. Однако на усиленной версии добавлены три стальные перекладины, которые приварены к углам боковых рам. Таким образом, рамы соединены между собой и образуют закрытую конструкцию, похожую на коробку.
