Серия АТ представляет собой вентиляторы двустороннего всасывания с загнутыми вперед лопатками. При высокой производительности и низком уровне шума данные агрегаты характеризуются относительно небольшими размерами. Корпус вентиляторов этой серии имеет спиралевидную форму, которая в сочетании с загнутыми вперед лопатками рабочего колеса обеспечивает высокую производительность.
Типоразмеры вентиляторов серии АТ определяются номинальным диаметром рабочего колеса для каждого диаметра, которые измеряются в дюймах, и двумя различными измерениями ширины рабочего колеса для каждого диаметра, которые также измеряются в дюймах. Таким образом, модельный ряд этой серии включает в себя 21 стандартный типоразмер рабочего колеса: 7-7, 9-9, 10-8, 10-10, 12-9, 12-12, 15-11, 15-15, 18-13, 18-18, 20-15, 20-20, 22-15, 22-22, 25-20, 25-25, 28-20, 28-28, 30-20, 30-28. Модульная конструкция рабочего колеса позволяет при необходимости изготовить отдельные экземпляры нестандартной ширины.
Серия АТ, состоящая из одинарных, сдвоенных и тройных вариантов исполнения, позволяет обеспечивать производительность 450 м3/ч до 240 000 м3/ч при полном давлении до 24000 Па.

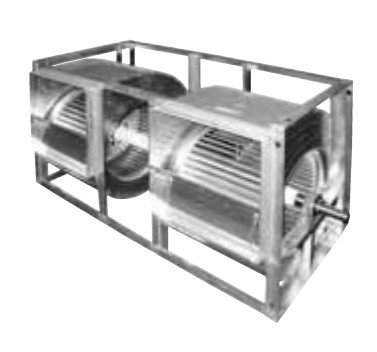

Эта версия маркируется кодом G2C. Внутри общей опорной рамы, изготовленной из стальных оцинкованных профилей, параллельно друг другу установлены два вентилятора двустороннего всасывания. Они имеют одинаковое положение и соединены единым валом, на обоих концах которого есть по два опорных подшипника, закрепленные на боковых рамах.
Особенности конструкции позволяют обойтись без третьего подшипника между рабочими колесами. Легкость больших типоразмеров G2C обеспечивает использование полых валов на вентиляторах этой серии.
