Вентилятор Comefri TLE 315

Каталог вентиляторов и рабочих колес Comefri TLE

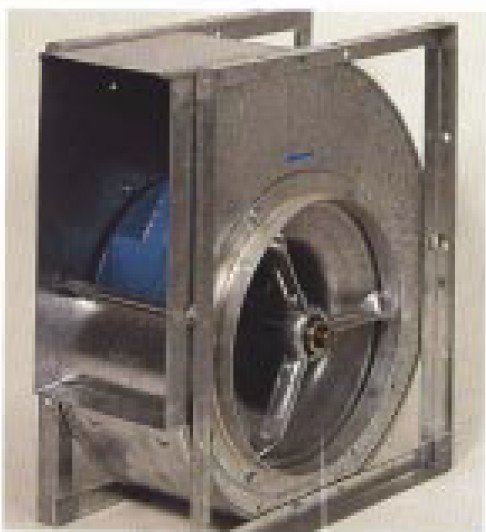

Вентилятор Comefri TLE 315 радиальный с одинарным воздуховодом

Общие характеристики. Все радиальные вентиляторы с одинарным воздуховодом имеют ряд конструктивных характеристик:

• компактный дизайн
• высокая эффективность
• экономичное потребление
• высококачественная работа
• чередование между сериями TLE и THLE
• размеры соответствуют нормам DIN 323-R20
• гибкость применения
• низкий уровень шума и тихое управление
• большой температурный диапазон – от -30⁰С до +80⁰С (для специальных приложений до +400⁰С)
• Корпус вентиляторов, поддержка мотора и основа рамы выполнены из оцинкованной стали.

Вентиляторы MK, LK, MF, RMF и RMFV оснащены выходным фланцем соответствующим DIN 24 159. В стандартном исполнении все корпуса сделаны из оцинкованной листовой стали; спираль и бортовая обшивка соединены Питсбургским швом (по запросу клиента корпус может быть непрерывно сваренным на внутренней стороне.) Эти четыре стальных слоя укреплены кольцом на окантовке корпуса. Ножки и рама могут быть легко закреплены на вентиляторе с помощью винтов.

Входной конус. Входной конус имеет форму корректирующую направление воздуха и оптимизирующую загрузку колеса. В сериях THLE и TIE входной конус сделан из оцинкованной стали и зафиксирован винтами на бортовой обшивке.

Валы. Валы сделаны с допуском h7, имеют ключи и желоба соответствующие стандарту DIN 6885 – стр1. Все валы покрыты слоем защитной краски для дополнительной защиты при транспортировке.

Рабочее колесо. Все колеса серии (все размеры) соответствуют стандарту DIN 320-R20 (стандартный серийный номер). Все колеса сбалансированы статически и динамически класс Q = 6.3 в соответствии с DIN ISO 1940. Рабочее колесо серии TIE сделано из оцинкованной стали, в серии THLE рабочее колесо сварное из покрытой стали (на заказ – оцинкованное и в размерах до 450 покрытое пластиком). В рабочих колесах этой серии до размера 710 втулка сделана из алюминия, в размерах от 800 до 1000 из сварной стали.

Подшипники. Шариковые подшипники легко обслуживаются и соединены резиновой втулкой с валом и закрыты эксцентричной накладкой, между подшипником и скобой поддержки вставлена резиновая втулка для шумоизоляции и подавления вибрации. Все подшипники гарантировано имеют длительную продолжительность жизни, минимум L₁₀ или 20000 часов работы на предельной скорости вентилятора. Начиная с размера 710 в стандартной комплектации поставляются с железной опорой подшипников.

Описание серий. Вентилятор Comefri радиальный с одинарным воздуховодом делится на добавочные серии и виды исполнения:

1. TLE 200 – 700, TLE 200 – 710F, TLE 200 – 700R

• одинарный воздуховод с загнутыми вперед лопатками с ременным приводом
• шариковый подшипник с обеих сторон корпуса.

THLE 200 – 700, THLE 200 – 700R, THLE 200 – 700R - точно так же, только с загнутыми назад лопатками

2. TLE 200 – 1000T

• одинарный воздуховод с загнутыми вперед лопатками с прилагающимся приводным ремнем
• шариковый подшипник с обеих сторон корпуса и отдельно на раме.

THLE 200 – 1000T - точно так же, только с загнутыми назад лопатками.

3. TLE 200 – 1000TG

• одинарный воздуховод с загнутыми вперед лопатками с ременным приводом
• шариковый подшипник с обеих сторон отдельно на специальной раме для непосредственного соединения с входным каналом.

THLE 200 – 1000TG - точно так же, только с загнутыми назад лопатками.

4. TLE 200 – 1000 T-GR, TLE 200 – 1000 TG-GR

• одинарный воздуховод с загнутыми вперед лопатками с ременным приводом
• шариковый подшипник с обеих сторон в корпусе
• вентилятор и двигатель на основной раме.

THLE 200 – 1000 TGR, THLE 200 – 1000 TG-GR - точно так же, только с загнутыми назад лопатками.

5. TLE 315 1000 LK

• одинарный воздуховод с загнутыми вперед лопатками
• рабочее колесо крепится к валу вентилятора
• шариковый подшипник для ременного привода
• от 630 размера вентилятора до 710 размера двигатель закреплен на раме.

THLE 315 1000 LK - точно так же, только с загнутыми назад лопатками.

6. TLE 315 630 MK

• одинарный воздуховод с загнутыми вперед лопатками
• рабочее колесо крепится к валу мотора.

THLE 315 1000 MK - точно так же, только с загнутыми назад лопатками.

7. TLE 315 630 MF

• одинарный воздуховод с загнутыми вперед лопатками
• рабочее колесо крепится к валу электродвигателя
• электродвигатель фиксируется под углом 45⁰.

THLE 315 630 MF - точно так же, только с загнутыми назад лопатками.

8. TLE 200 630 RMF

• одинарный воздуховод с загнутыми вперед лопатками
• рабочее колесо крепится к валу электродвигателя
• мотор крепится на корпусе
• дополнительная рама позволяет разворачивать до 90⁰.

THLE 200 1000 RMF - точно так же, только с загнутыми назад лопатками.

9. TLE 200 630 RMFV

• одинарный воздуховод с загнутыми вперед лопатками
• рабочее колесо крепится к валу электродвигателя
• дополнительная рама
• возможна вертикальная установка двигателя.

THLE 200 1000 RMFV - точно так же, только с загнутыми назад лопатками.

Технические характеристики Comefri TLE 315
