Вентилятор FS-2101/СП радиальный

Описание

	Паспорт на радиальные вентиляторы FUA - FUK - FS - FD - SP
	Сертификат ТС на продукцию Совплим FUK

Высокооборотные центробежные вентиляторы FS-2101/СП среднего давления предназначены для перемещения газо-воздушных сред с концентрацией пыли не более 0,1г/м3 и температурой до 80 0С. Рабочее колесо, выполненное из алюминия, предотвращает искрообразование и обеспечивает дополнительную безопасность системы при попадании в перемещаемый воздух взрывоопасных газов. Вентиляторы FS-2101/СП имеют низкий уровень шума, большую производительность и высокий КПД.

Вентиляторы FS-2101/СП предназначены для эксплуатации:

в системах местной вытяжной вентиляции;
в системах общеобменной приточно-вытяжной вентиляции;
в системах кондиционирования воздуха;
в системах воздушного отопления.

Особенности вентиляторов FS-2101/СП

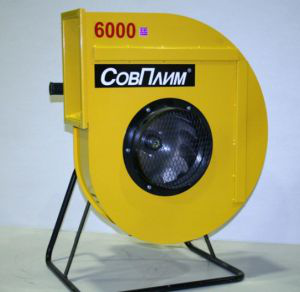

FS-серия вентилятор, закрепленный на трубчатой подставке. Для установки на полу или на стене.
FUK-серия вентилятор, закрепленный на монтажном кронштейне, для крепления к любой строительной конструкции.
FUA-серия вентилятор усиленной конструкции. Устанавливается горизонтально на опоре вытяжного устройства или сверху корпуса фильтра.

Условия эксплуатации

Вентиляторы FS-2101/СП рассчитаны на эксплуатацию в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 при температурах окружающей среды от -400С до +400С и требуют защиты двигателя от прямого воздействия солнечного излучения и атмосферных осадков. При обеспечении защиты электродвигателя допускается эксплуатация вентиляторов в условиях 1-ой категории размещения по ГОСТ 15150-69 при указанной температуре окружающей среды.
Применение энергосберегающей автоматики позволяет более эффективно использовать вентилятор FS-2101/СП.

Основные технические данные и характеристики вентиляторов

Корпус вентилятора FS-2101/СП спиральный, изготовлен из листовой стали с порошковым полимерным покрытием. Рабочее колесо изготовлено из алюминиевого сплава и посажено на вал электродвигателя; направление вращения левое. Возможно изготовление вентилятора правого вращения.
Вентиляторы серии FUK комплектуются кронштейнами для монтажа вентилятора на стену.
Вентиляторы серии FS монтированы на подставке для установки на полу. Вентиляторы серии FUA имеют усиленную конструкцию корпуса и предназначены для горизонтальной установки и крепления на корпус.
Вентиляторами серии FA комплектуются местные вытяжные устройства для удаления выхлопных газов (катушка SERF, дроппер DPF). Входной патрубок в комплект данного вентилятора не входит.

Технические характеристики и параметры FS-2101/СП

Тип вентилятора	Оптимальный режим работы		Электродвигатель					Масса кг
Тип вентилятора	Полн. давление Па	Произво-дительность м³/ч	Тип	Мощ- ность кВт	Напря- жение В	Часто- та тока В	Частота обраще- ния об/мин	Масса кг
FUK-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	19
FUA-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	14,5
FS-1800/СП**	1530-1000	300-1300**	АДМ63В2У2	0,55	380	50	2730	19
FA-1800/СП**	1430-900	300-1300**	АДМ63В2У2	0,55	380	50	2730	14,5
FUK-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	21,8
FUA-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	17.3
FS-1801/СП**	1530-1000	300-1300**	АДМE71О2У2	0,55	220	50	2840	21,8
FA-1801/СП**	1430-900	300-1300**	АДМE71О2У2	0,55	220	50	2840	17.3
FUK-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	21,6
FUA-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	17.1
FS-2100/СП	1600-1000	300-1600	АДМ71А2У2	0,75	380	50	2820	21,6
FUK-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	22,5
FUA-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	18
FS-2101/СП	1600-1000	300-1600	АДМЕ71А2У2	0,75	220	50	2790	22,5
FUK-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	27
FUA-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	23
FS-3000/СП	1500-900	500-2300	АДМ71В2У2	1,1	380	50	2800	27
FUK-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	28
FUA-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	24
FS-3001/СП	1500-900	500-2300	АДМЕ71В2У2	1,1	220	50	2780	28
FUK-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	25
FUA-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	21
FS-p2500/СП	2500-1700	400-1400	АДМ71В2У2	1,1	380	50	2780	25
FUK-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	25
FUA-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	21
FS-p2501/СП	2500-1700	400-1400	АДМЕ71В2У2	1,1	220	50	2780	25
FUK-p3400/СП**	3400-2200	400-2200**	АДМ80A2У2	1,5	380	50	2870	35,0
FUA-p3400/СП**	3400-2200	400-2200**	АДМ80A2У2	1,5	380	50	2870	31,0
FUK-4700/СП	2380-1200	1000-4000	АДМ80В2У2	2,2	380	50	2860	43
FUA-4700/СП	2380-1200	1000-4000	АДМ80В2У2	2,2	380	50	2860	37
