Вентилятор Ebmpapst W6D630-DN01-02 осевой

	Тех описание Ebmpapst W6D630-DN01-02 - EN
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

W6D630-DN01-02 с защитной решёткой

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание W6D630-DN01-02:

• Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель с выведен

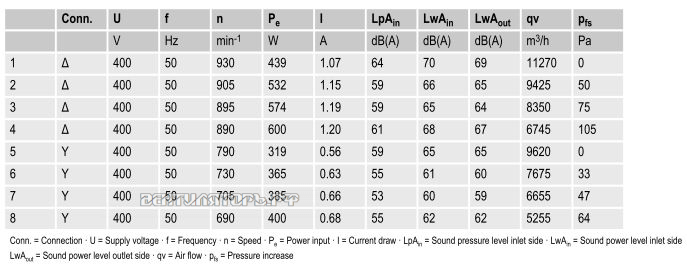

Параметры и рабочие параметры W6D630-DN01-02

Тип W6D630-DN01-02
Мотор M6D110-GF
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Подключение	?	Y
Частота Hz	50	50
Метод опред. данных	мн	мн
Соответствует нормативам	CE	CE
Скорость вращения min-1	890	690
Входная мощность W	600	400
Потребляемый ток A	1,2	0,68
Макс. противодавление Pa	105	56
Макс. темп. окр. среды °C	65	65
Пусковой ток A	4	4
Общий КПД %	32,3
Класс эффективности N	40
Входная мощность kW	0,61
Расход воздуха m?/h	7050
Увелич. давления Pa	101
Скорость вращения min-1	885

Техническое описание W6D630-DN01-02

Вес	23,4 kg
Размер двигателя	630 mm
Покрытие ротора	С заливкой алюминием; покрытый черным лаком
Материал клемной коробки	Полимер PP
Материал лопастей	Алюминиевое литье, с лакокрасочным покрытием черного цвета
Количество лопастей	5
Направление потока	«A»
Направление вращения	Справа, вид на ротор
Степень защиты	IP 54
Класс изоляции	«F»
Класс защиты от влажности	F4-1
Максимально допустимая темп. окружающей среды электродвигателя	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя	-40 °C
Положение при монтаже	Горизонтальное
Отверстия для отвода конденсата	На стороне ротора и статора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	3,5 mA
Электрическое подсоединение	Через клеммную коробку
Защита двигателя	С реле контроля температуры (TOP)
Вывод кабеля подключения	Осевое
Класс защиты	I (если защитный провод подключен стороной заказчика)

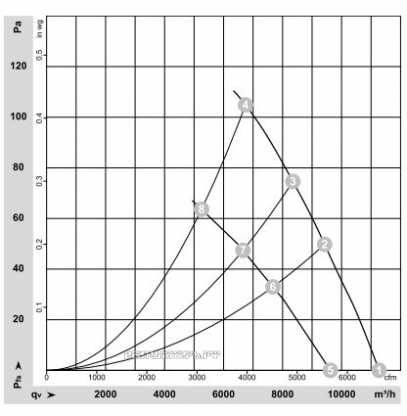

Аэродинамика и подбор рабочей точки

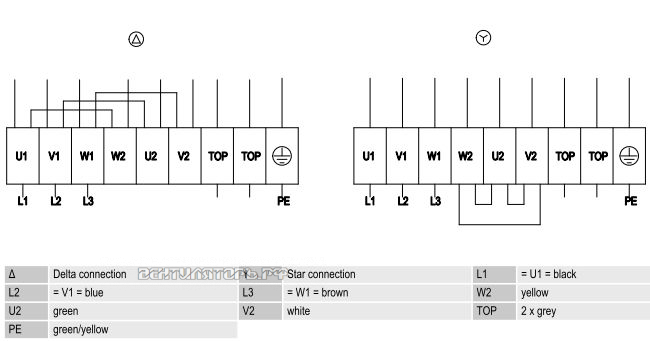

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
