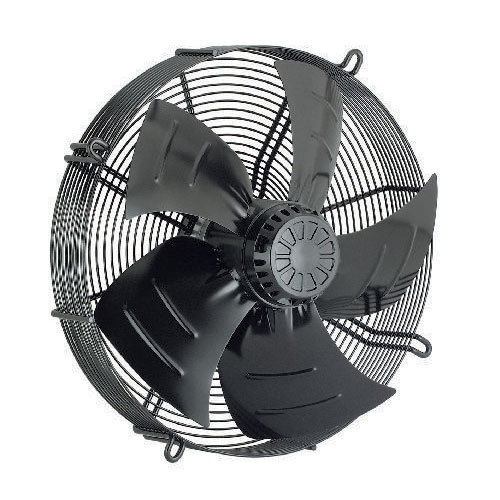

Вентилятор Ebmpapst S8D630-AN01-01 осевой

	Тех описание Hyblade Ebmpapst S8D630-AN01-01 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

S8D630-AN01-01 решение задач в области вентиляционной техники

Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3- фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S8D630-AN01-01:

• Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель с выведен

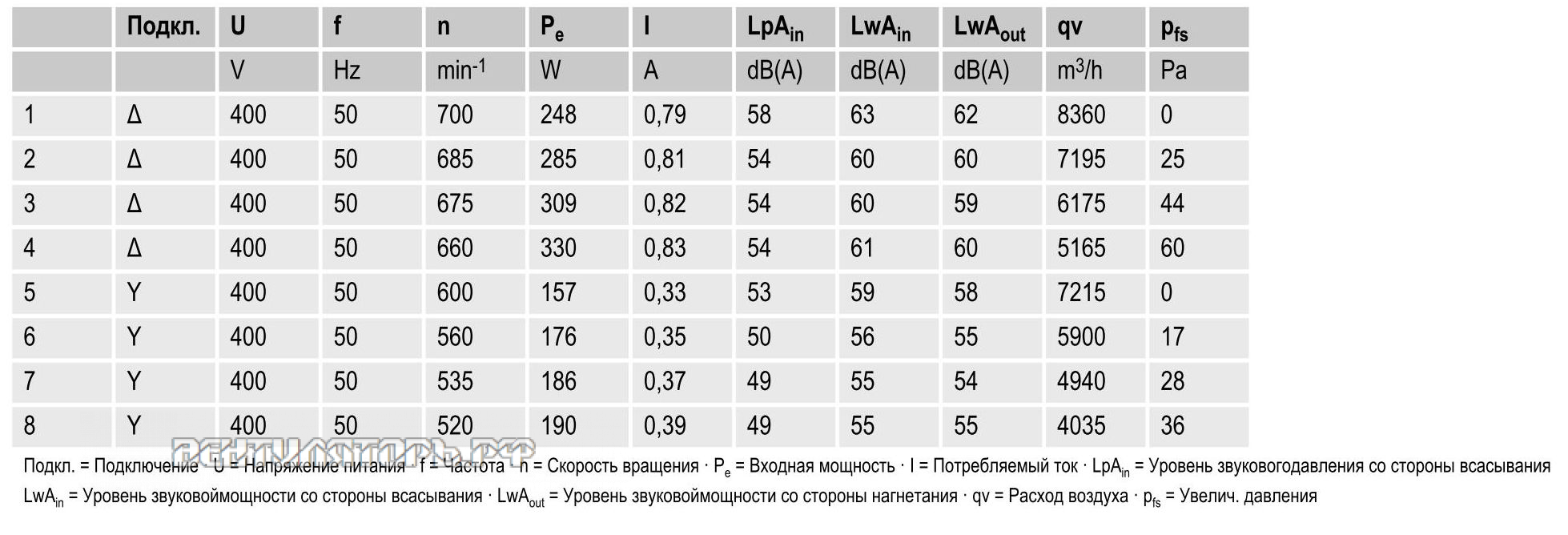

Параметры и рабочие параметры S8D630-AN01-01

Тип S8D630-AN01-01
Мотор M8D110-GF
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Частота Hz	50	50Y
Метод опред. данных	мн	мн
Соответствует нормативам	CE	CE
Скорость вращения min-1	660	520
Входная мощность W	330	190
Потребляемый ток A	0,83	0,39
Макс. противодавление Pa	60	36
Мин. темп. окр. среды °C	-40	-40
Макс. темп. окр. среды °C	65	65
Пусковой ток A	1,85	0,62
Общий КПД %	26,5
Класс эффективности N	36
Входная мощность kW	0,32
Расход воздуха m3/h	5255
Увелич. давления Pa	58
Скорость вращения min-1	670

Техническое описание S8D630-AN01-01

Вес	14,1 kg
Размер двигателя	630 mm
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал клемной коробки	Полимер PP
Материал лопастей	Напрессованная, круглая листовая заготовка, с полимерным покрытием PP
Материал защитной решётки	Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей	5
Направление потока	V
Направление вращения	Справа, вид на ротор
Степень защиты	IP 54
Класс изоляции	F
Класс защиты от влажности	F4-1
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Горизонтальное расположение вала
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	3,5 mA
Защита двигателя	Реле контроля температуры (TW)
Вывод кабеля подключения	Осев.
Класс защиты	I (если защитный провод подключен стороной заказчика)

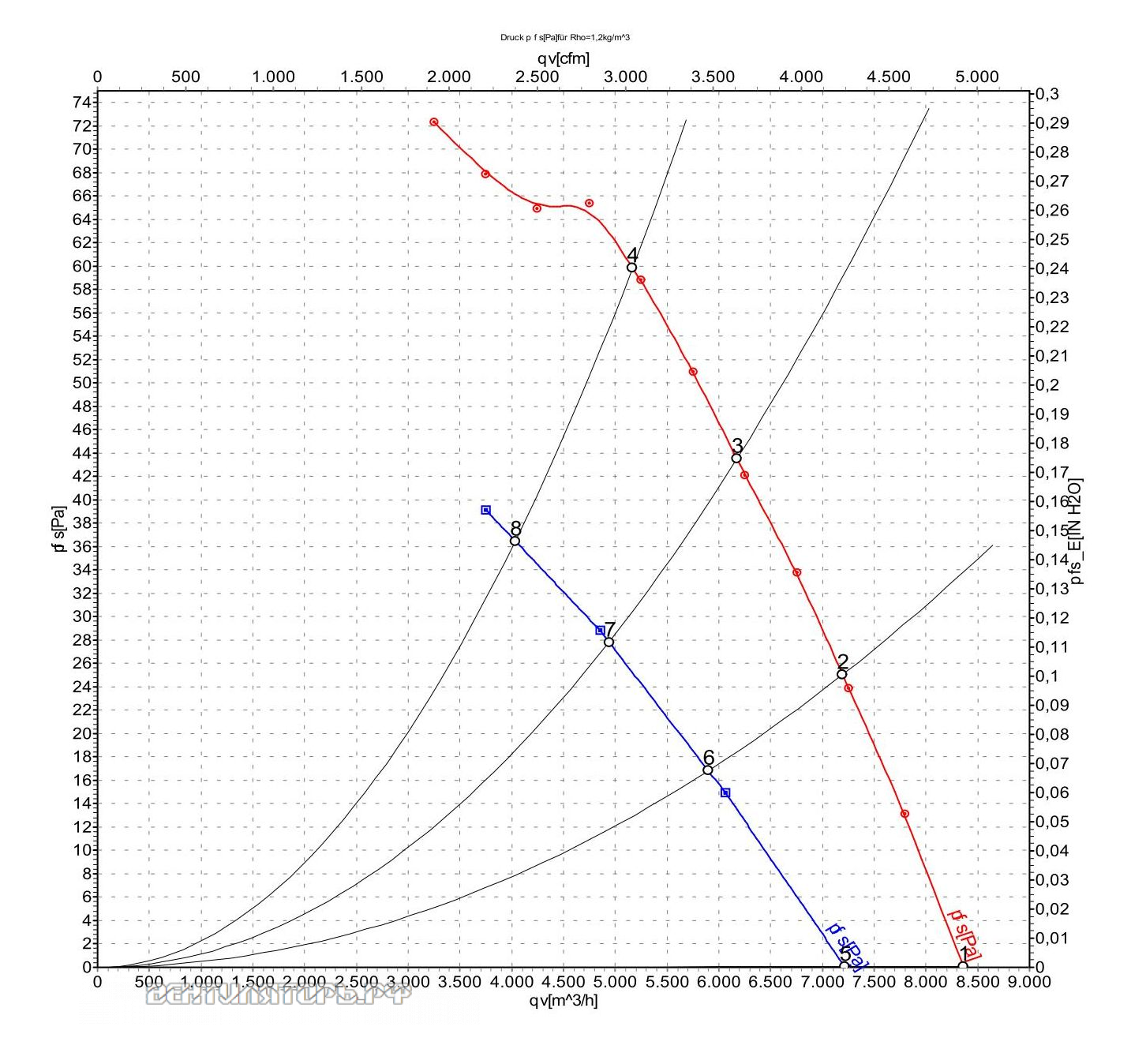

Аэродинамика и подбор рабочей точки

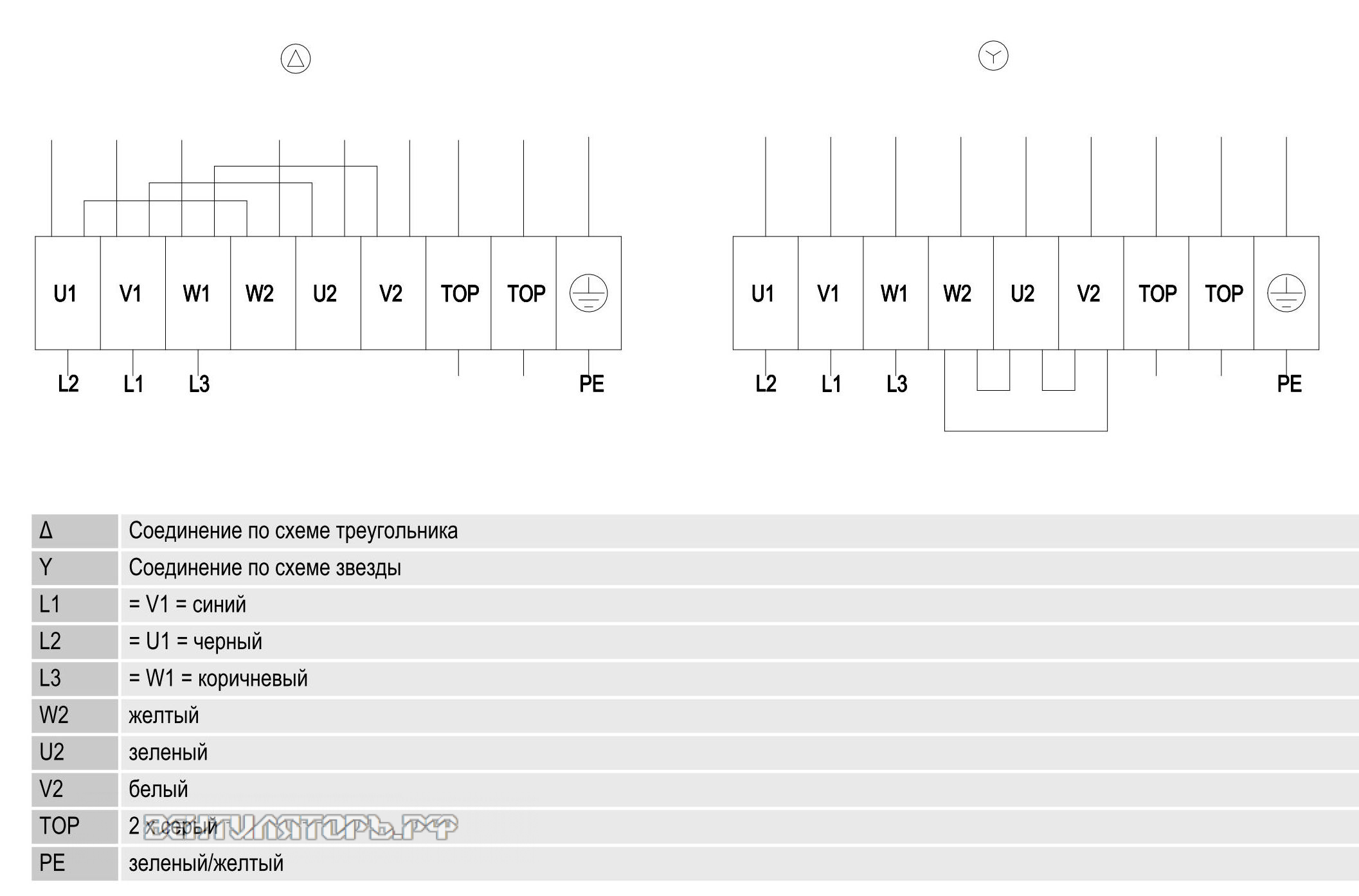

Схема электрического подключения

Расшифровка наименования

1) Тип

• A - осевой вентилятор
• S - осевой вентилятор с защитной решеткой
• W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D - Трехфазный двигатель
• Е - Однофазный двигатель с пусковым конденсатором
• G - ЕС-двигатель
• S - Двигатель с расщепленными полюсами
• Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.
