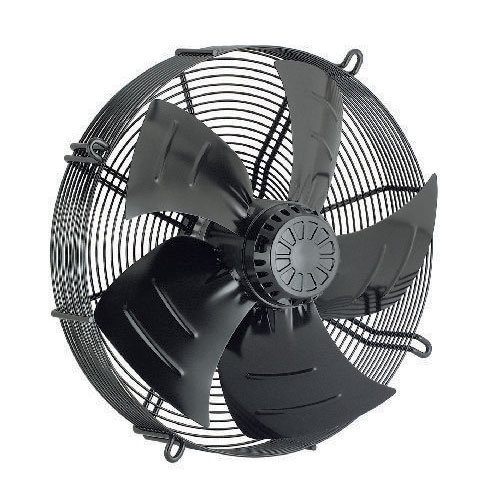

Вентилятор Ebmpapst S6D710-BH01-02 осевой

	Тех описание Hyblade Ebmpapst S6D710-BH01-02 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

S6D710-BH01-02 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S6D710-BH01-02:

• Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель выведен

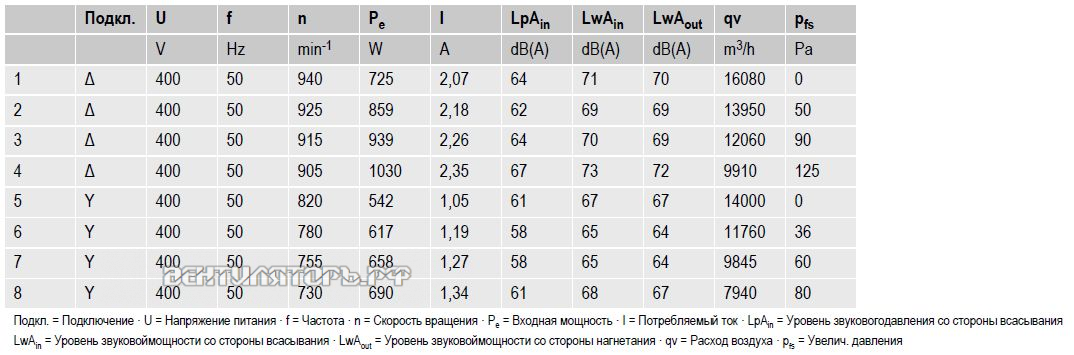

Параметры и рабочие параметры S6D710-BH01-02

Тип S6D710-BH01-02
Мотор M6D138-HF
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Частота Hz	50 ?	50 Y
Метод опред. данных	мн	мн
Соответствует нормативам	CE	CE
Скорость вращения min-1	905	730
Входная мощность W	1030	690
Потребляемый ток A	2,35	1,34
Макс. противодавление Pa	125	80
Мин. темп. окр. среды °C	-40	-40
Макс. темп. окр. среды °C	80	80
Пусковой ток A	9	3
Общий КПД %	33,6
Класс эффективности N	40
Входная мощность kW	0,97
Расход воздуха m?/h	10730
Увелич. давления Pa	111
Скорость вращения min-1	910

Техническое описание S6D710-BH01-02

Вес	26,1 kg
Размер двигателя	710 mm
Покрытие ротора	Скрепление заливкой с алюминием
Материал клемной коробки	Полимер PP
Материал лопастей	Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Материал защитной решётки	Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей	5
Направление потока	A
Направление вращения	Слева, вид на ротор
Степень защиты	IP 54
Класс изоляции	F
Класс защиты от влажности	F3-1
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	На стороне ротора и статора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	3,5 mA
Защита двигателя	Реле контроля температуры (TW)
Вывод кабеля подключения	Осев.
Класс защиты	I (если защитный провод подключен стороной заказчика)

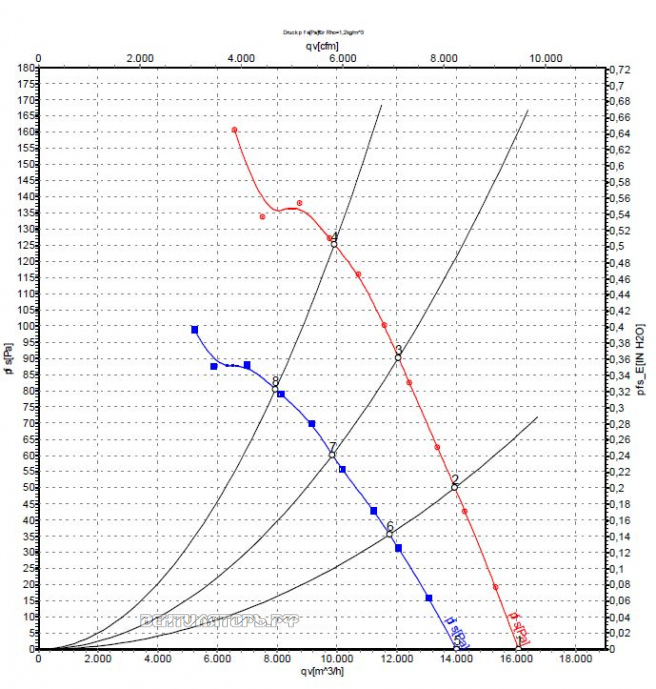

График производительности и подбора рабочей точки

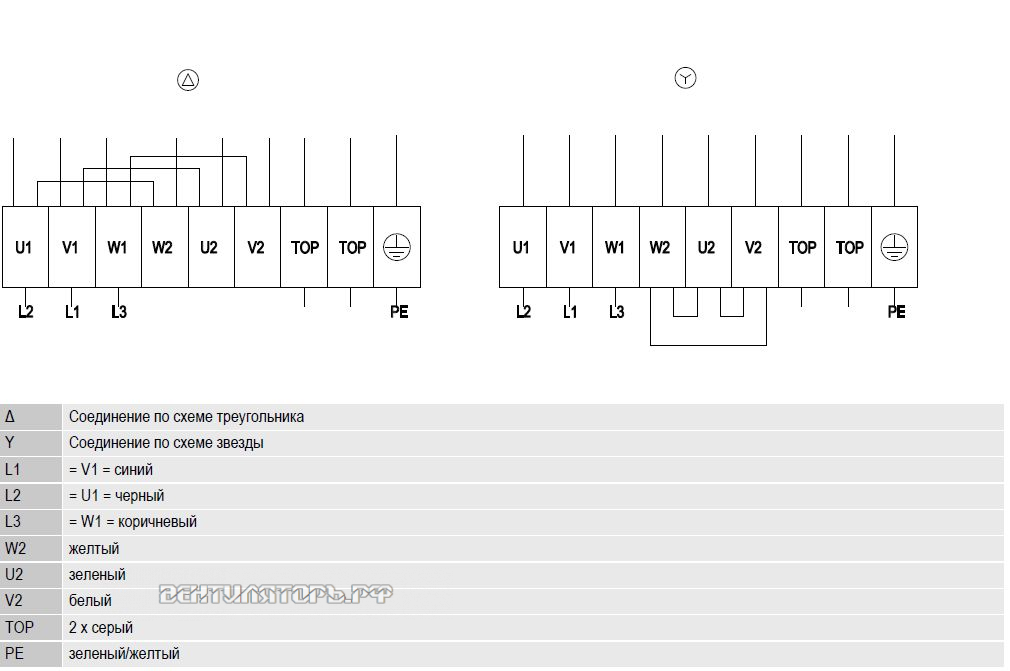

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
