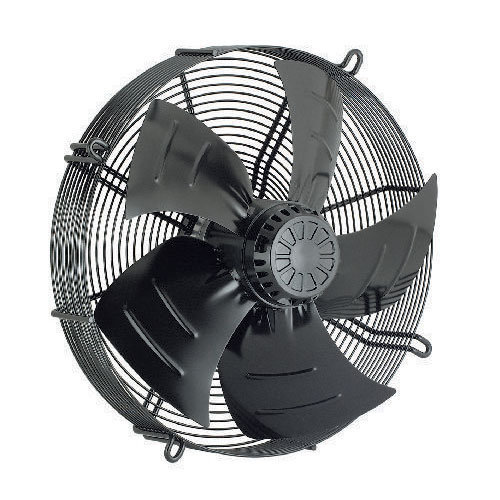

Вентилятор Ebmpapst S4E450-AP01-06 осевой

	Тех описание Ebmpapst S4E450-AP01-06 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

S4E450-AP01-06 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S4E450-AP01-06:

• Класс защиты: IP 44
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель выведен

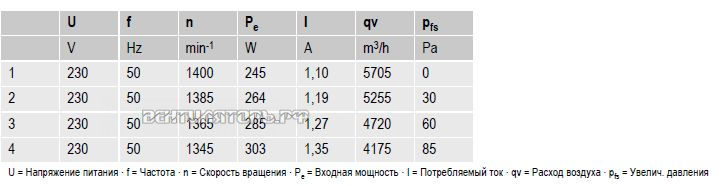

Параметры и рабочие параметры S4E450-AP01-06

Тип S4E450-AP01-06
Мотор M4E074-GA
Фаза	1~
Номинальное напряжение VAC	230
Частота Hz	50
Метод опред. данных	мн
Соответствует нормативам	CE
Скорость вращения min-1	1400
Входная мощность W	245
Потребляемый ток A	1,1
Макс. противодавление Pa	85
Мин. темп. окр. среды °C	-25
Макс. темп. окр. среды °C	60
Пусковой ток A	2,8
Общий КПД %	32,2
Класс эффективности N	41,7
Входная мощность kW	0,32
Расход воздуха m?/h	3690
Увелич. давления Pa	101
Скорость вращения min-1	1325

Техническое описание S4E450-AP01-06

Вес	7,2 kg
Размер двигателя	450 mm
Покрытие ротора	Скрепление заливкой с алюминием
Материал клемной коробки	Полимер ABS, черного цвета
Материал лопастей	Листовая сталь, с лакокрасочным покрытием черного цвета
Материал защитной решётки	Сталь, фосфатированная, с полимерным покрытием черного цвета
Количество лопастей	5
Направление потока	V
Направление вращения	Слева, вид на ротор
Степень защиты	IP 44
Класс изоляции	F
Класс защиты от влажности	F2-2
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Горизонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	0,75 mA
Защита двигателя	Реле контроля температуры (TW)
Класс защиты	I (если защитный провод подключен стороной заказчика)

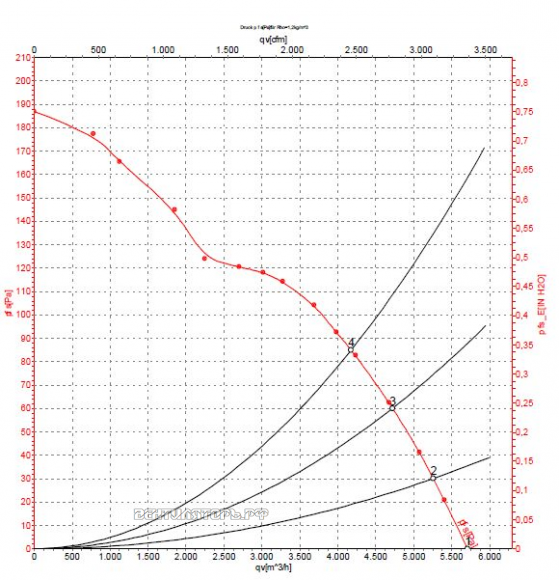

Аэродинамика и подбор рабочей точки

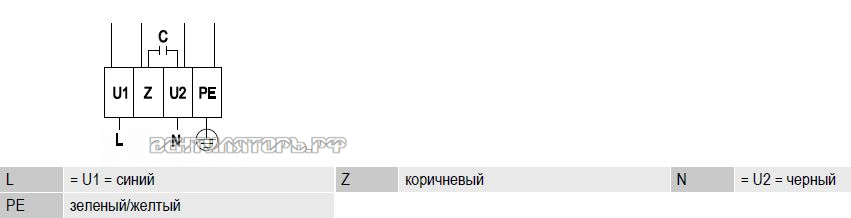

Подключение

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
