Вентилятор Ebmpapst S4D450-BO14-02 осевой

	Тех описание Ebmpapst S4D450-BO14-02 - RU
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

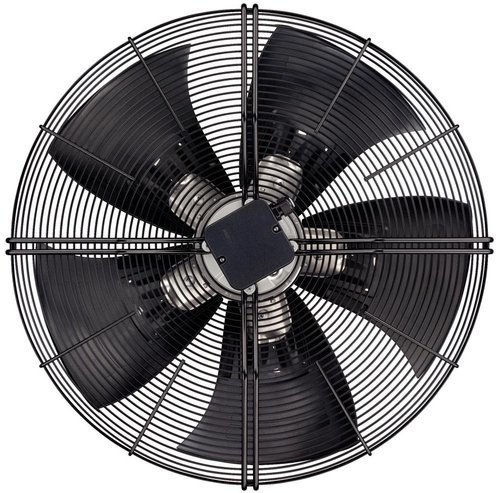

S4D450-BO14-02 с защитной решёткой

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S4D450-BO14-02:

• Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "F"
• Защита двигателя: температурный предохранитель с выведен

Параметры и рабочие параметры S4D450-BO14-02

Тип S4D450-BO14-02
Мотор M4D094-HA
Фаза	3~	3~
Номинальное напряжение VAC	400	400
Подключение	?	Y
Частота Hz	50	50
Метод опред. данных	мн	мн
Соответствует нормативам	CE	CE
Скорость вращения min-1	1360	1110
Входная мощность W	480	340
Потребляемый ток A	0.98	0.58
Макс. противодавление Pa	140	90
Макс. темп. окр. среды °C	65	65
Пусковой ток A	3.9	1.3
Общий КПД %	35,4
Класс эффективности N	43,9
Входная мощность kW	0,46
Расход воздуха m?/h	4530
Увелич. давления Pa	133
Скорость вращения min-1	1365

Техническое описание S4D450-BO14-02

Вес	9,5 kg
Размер двигателя	450 mm
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал клемной коробки	Полимер ABS
Материал лопастей	Полимер PP-GF40
Количество лопастей	5
Направление потока	«A»
Направление вращения	Справа, вид на ротор
Степень защиты	IP 54
Класс изоляции	«F»
Класс защиты от влажности	F4-1
Максимально допустимая темп. окружающей среды электродвигателя	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя	-40 °C
Положение при монтаже	Горизонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	3,5 mA
Электрическое подсоединение	Через клеммную коробку
Защита двигателя	С реле контроля температуры (TW)
Вывод кабеля подключения	Осев
Класс защиты	I (если защитный провод подключен стороной заказчика)

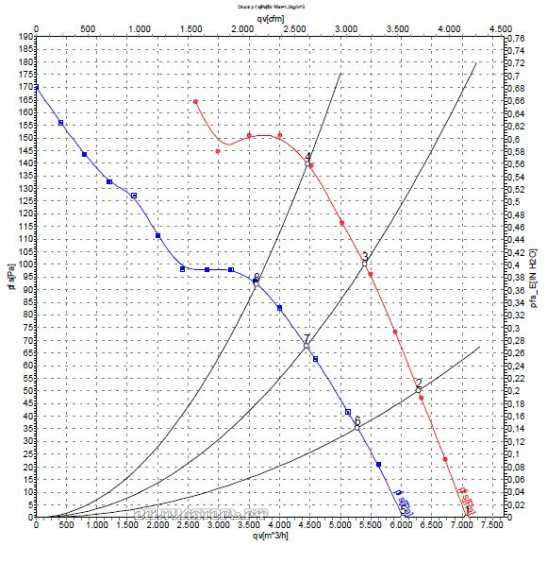

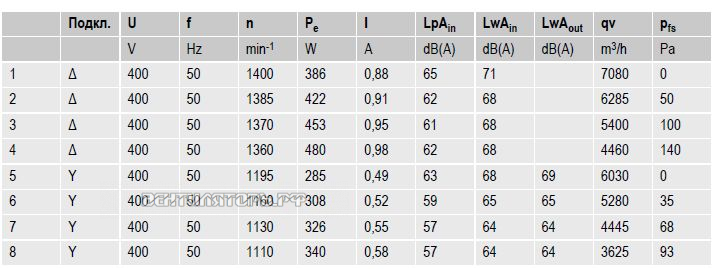

Аэродинамика и подбор рабочей точки

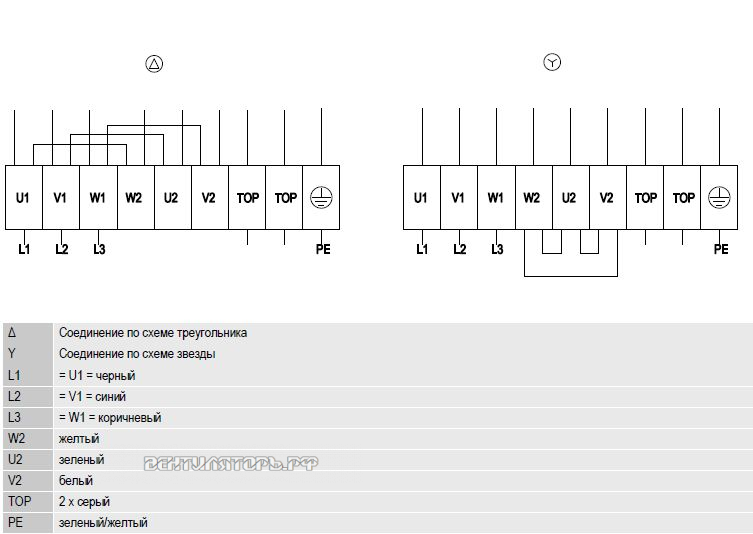

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
