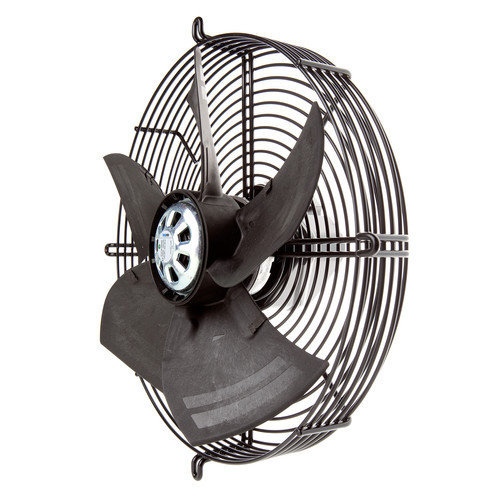

Вентилятор Ebmpapst S3G500-AE33-01 осевой

	Каталог осевых вентиляторов 2007 - Русский
	Каталог осевых вентиляторов 2007 - EN
	Каталог осевых вентиляторов Hyblade 2012 350-450 мм - EN
	Каталог осевых вентиляторов Hyblade 2010 500-910 мм - EN

S3G500-AE33-01 на базе энергосберегающего двигателя, а так же HyBlade технологии.

Поставляем энергосберегающие вентиляторы Ebmpapst. Осевые вентиляторы выпускаются в размерах от 130 до 990 мм. Благодаря новым роторам и кольцам каркаса, которые были оптимизированы согласно аэродинамическим критериям, вентиляторы теперь работают еще тише и не требуют окраски, что является отличительной чертой экологической чистоты. Преимущества осевых вентиляторов Ebmpapst в холодильной и климатической технике – не новость. Важнейшим требованием является обеспечение максимальной производительности при минимальном уровне шума.

Вместе с тем, в техническом задании наших разработчиков на первом месте стоят также оптимальный кпд, улучшенная коррозионная стойкость, малый вес и экологичная технология с благоприятным энергетическим балансом. Вот почему мы не довольствуемся только ретушью и эволюцией ранее известного. Мы делаем следующий шаг вперед – к следующей ступени развития.

Критерии выбора по параметрам:

• Производительность при заданном cопротивлении
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание S3G500-AE33-01:

- Материал: корпус статора и электронного блока из литого под давлением алюминия, ротор с лопастями из пластика РА 6 (армирован стекловолокном)
- Техническое оснащение: вход управления 0?10 В постоянного тока / ШИМ, шинный интерфейс RS485, ebmBUS, реле сигнализации о неисправностях, встроенный PID? регулятор, напряжение питания для датчика, вход для датчика 0?10 В и 4?20 мА, выход 0?10 В для SLAVE, контроллер последовательности команд (PFC – пассивный), плавный пуск, распознавание уменьшения напряжения сети до уровня ниже допустимого, распознавание смены фаз, ограничение тока двигателя, защита от перегрева блока электроники и двигателя, защита от блокировки
- Класс защиты: IP 44
- Класс изоляции: "F"
- Сертификаты: UL, CSA, VDE, СЕ, ССС, ГОСТ, УкрСЕПРО

Параметры S3G500-AE33-01

График подбора рабочей точки

Исполнение, направление потока, тип S3G500-AE33-01

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество контуров ЕС

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
