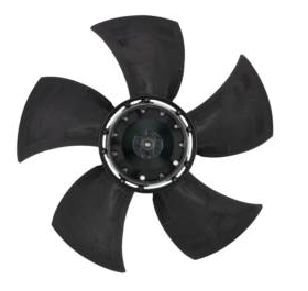

Вентилятор Ebmpapst A4D350-AP08-02 осевой

	Тех описание Hyblade Ebmpapst A4D350-AP08-02 - EN
	Каталог Hyblade 2012 350-450 мм - EN
	Каталог Hyblade 2010 500-910 мм - EN

A4D350-AP08-02 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание A4D350-AP08-02:

• Класс защиты: IP 44
• Класс изоляции: "BF"
• Защита двигателя: температурный предохранитель выведен

Параметры и рабочие параметры A4D350-AP08-02

Тип A4D350-AP08-02
Мотор M4D074-DF
Фаза	3~	3~
Номинальное напряжение VAC	230	400
Частота Hz	50 ?	50 Y
Соответствует нормативам	CE	CE
Скорость вращения min-1	1410	1410
Входная мощность W	130	130
Потребляемый ток A	0.61	0.35
Макс. противодавление Pa	90	90
Макс. темп. окр. среды °C	50	50
Общий КПД	30.7
Класс эффективности N	42.2
Входная мощность kW	0,15
Расход воздуха m?/h	2110
Увелич. давления Pa	80
Скорость вращения min-1	1385

Техническое описание A4D350-AP08-02

Размер двигателя	350 mm
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал лопастей	Сталь, с лакокрасочным покрытием черного цвета
Количество лопастей	5
Направление потока	A
Направление вращения	По часовой стрелке, вид на ротор
Степень защиты	IP 44; в зависимости от монтажного положения
Класс изоляции	B
Класс защиты от влажности	F1-2
Максимально допустимая темп. окружающей среды электродвигателя	+ 80 °C
Минимально допустимая темп. окружающей среды электродвигателя	- 40 °C
Положение при монтаже	Горизонтальное расположение вала или ротор внизу; ротор вверху
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Устройство подшипников электродвигателя	Шарикоподшипник
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	0,75 mA
Класс защиты	I (если защитный провод подключен стороной заказчика)

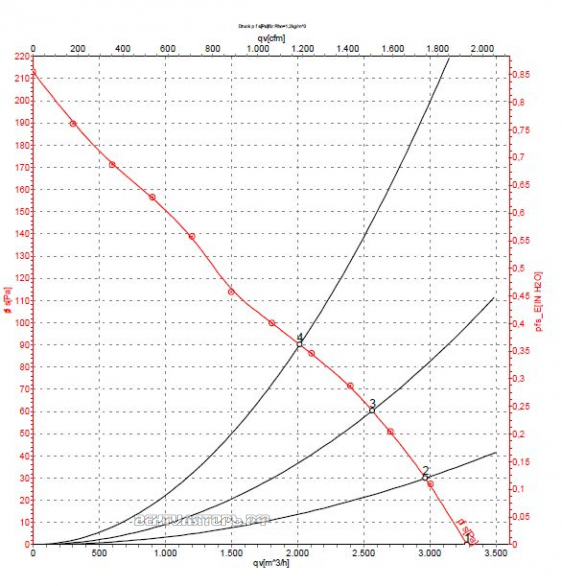

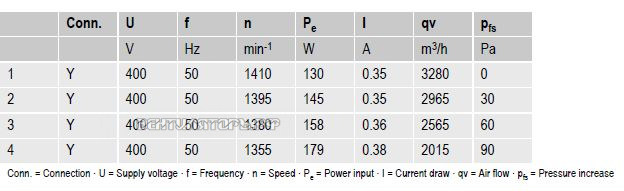

Аэродинамика и подбор рабочей точки

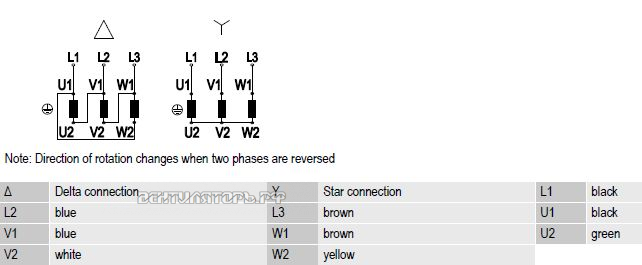

Подключение

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
