Артикул: BP-6-28-8

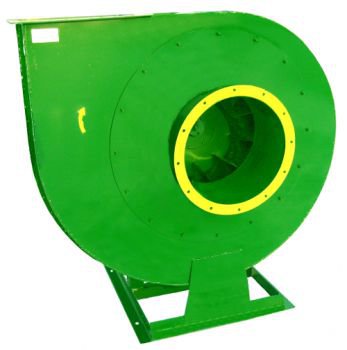

Вентилятор BP 6-28 №8

Под заказ
69 500 руб.

ВР 6-28 №8

Категория: BP 6-28

Вентилятор ВР 6-28 №8

pdf Применение и классификация вентиляторов ВР 6-28
( Исполнение, монтаж, эксплуатация )

Режимы работы ВР 6-28 №8

Режимы работы ВР 6-28 №8
Характеристки ВР 6-28 №8 двигатель, частота, давление, типразмер

Информации по серии:

  • Высокого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Количество лопаток 16
  • Направление вращения - правое и левое
  • ТУ 4861-027-57375659-2006;

Назначение и исполнение BP 6-28 №8

  • общего назначения
  • коррозионностойкие из нержавеющей стали
  • взрывозащищенного исполнения

Вентиляторы BP 6-28 №8 предназначены для перемещения воздуха и других газовых смесей,агрессивность которых по отношению к углеродистым сталям, обыкновенногокачества, не выше агрессивности воздуха с температурой до + 80°С, несодержащих пыли и других твердых примесей в количестве более 100 мг/м3,а также липких веществ и волокнистых материалов в условиях климата У 2по ГОСТ 15150-69.
Вентиляторы BP 6-28 №8 применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а так же для других производственных и санитарно-технических целей.

График рабочей точки ВР 6-28 №8

Аэродинамические характеристики ВР 6-28 №8

Типразмер, габариты, исполнение ВР 6-28 №8, мм

Типразмер, габариты, исполнение ВР 6-28 №8

А А1 А2 А3 В Emax Нmax Lmax
ВР 6-28 - 4 240 400 400 340 615 127 635 500
ВР 6-28 - 5 300 500 505 430 760 152 825 600
ВР 6-28 - 6 378 600 610 510 950 188 1020 800
ВР 6-28 - 8 480 800 680 650 1210 223 1265 850
ВР 6-28 - 10 600 1000 850 1020 1755 230 1800 1100

Размеры выходных патрубков ВР 6-28 №8, мм

Размеры выходных патрубков ВР 6-28 №8

Исп В1 В2 В3 В4 D D1 nшт./Шd1 Nшт/Шd
ВР 6-28 - 4 1 168 200 167 134 230 166 6/Ш9 8/Ш9
ВР 6-28 - 5 1 210 250 208 167 286 208 8/Ш11 10/Ш11
ВР 6-28 - 6 1 252 300 250 200 360 249 10/Ш11 12/Ш11
ВР 6-28 - 8 1 336 400 334 267 460 332 12/Ш11 14/Ш11
ВР 6-28 - 10 1 420 500 417 334 570 415 14/Ш13 16/Ш13
