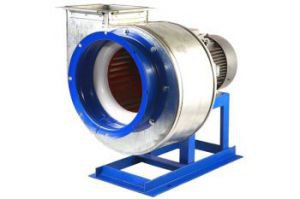

Вентилятор ВР 300-45 №10

Характеристики ( производительность, мощность, давление ) ВР 300-45 №10 исполнение 5

Стандартное исполнение ВР 300-45 №10

• Низкого и среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Количество лопаток 32
• Направление вращения - правое и левое

Исполнение по материалам и среде применения вентилятора ВР 300-45 №10

• общего назначения;
• коррозионно-стойкие из нержавеющей стали;
• взрывозащищенные из разнородных материалов и алюминиевых сплавов.
• теплостойкие из углеродистой стали (до +200°С)
• дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С)

Вентиляторы ВР 300-45 №10 среднего давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 °С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Подбор рабочей точки для вентилятора ВР 300-45 №10

Типразмер корпуса и габариты - исполнение 5

Таблица размеров патрубков и корпуса ВР 300-45 №10 исп 5.

Преимущества и использование вентиляторов ВР 300-45 №10

Радиальные вентиляторы ВР 300-45 №10 представляют собой спиральный кожух с расположенном внутри рабочим колесом, при вращении которого, воздух попадающий в канал между его лопатками, двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Радиальные вентиляторы способны перемещать воздух по воздуховодам на значительные расстояния и развивают давление до 12кПа.

Вентиляторы дымоудаления применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и других зданий,кроме категорий А и Б по НТБ 1005-95 ГПС МВД РФ. Среда перемещаемая вентилятором дымоудаления не должна содержать взрывчатых веществ.

В зависимости от назначения вентилятора, лопатки рабочего колеса изготавливают загнутыми веред или назад. Количество лопаток бывает различным. Применение радиальных вентиляторов ВР 300-45 №10 с лопатками, загнутыми назад позволяет экономить электроэнергию на 20%, а вентиляторы с лопатками загнутыми вперед достигают требуемого результата по расходу и напору воздуха, занимая меньше места и создавая меньше шума. Радиальные вентиляторы выпускаются с восемью положениями кожуха. Могут иметь правое и левое вращение, одностороннее и двухстороннее всасывание.Радиальные вентиляторы производятся на одном валу с электродвигателемили с клиноременной передачей. Применяют вентиляторы низкого (до 1кПА),среднего (до 3кПА) и высокого (до 12кПА) давления.

Радиальные вентиляторы общего назначения, низкого и среднего давления применяются в стационарных системах вентиляции, кондиционирования,воздушного отопления, технологических установках и т.д.

Они предназначены для перемещения невзрывоопасных газовых сред ссодержанием пыли и других твердых примесей не более 0,1 г/м3, несодержащих липких веществ и волокнистых материалов. Для вентиляторов двухстороннего всасывания (двухсторонних) с расположением ременной передачи в перемещаемой среде температура перемещаемой среды не должнапревышать 60 0С.

Исполнение и варианты установки вентилятора ВР 300-45 №10
