| ВО 13-284 Исполнение 121 |
Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин. | Произво- дительность, м3/с |
Полное давление, Па | Масса, кг |
| 4/15°-5 | 63В4 | 0,37 | 1370 | 0,5-1,4 | 80-35 | 50 |
| 4/20°-5 | 63В4 | 0,37 | 1370 | 0,7-1,6 | 90-50 | 50 |
| 4/25°-5 | 63В4 | 0,37 | 1370 | 1,0-1,8 | 100-65 | 50 |
| 4/30°-5 | 63В4 | 0,37 | 1370 | 1,4-2,1 | 100-85 | 50 |
| 4/15°-5 | 71А2 | 0,75 | 2800 | 1,0-2,8 | 340-145 | 55 |
| 4/20°-5 | 71А2 | 1,1 | 2800 | 1,4-3,3 | 385-210 | 55 |
| 4/25°-5 | 80А2 | 1,5 | 2800 | 2,1-3,8 | 410-285 | 60 |
| 4/30°-5 | 80А2 | 2,2 | 2800 | 2,8-4,2 | 425-360 | 60 |
| 6/15°-5 | 63В4 | 0,37 | 1370 | 0,6-1,4 | 110-40 | 50 |
| 6/20°-5 | 63В4 | 0,37 | 1370 | 0,7-1,7 | 120-60 | 50 |
| 6/25°-5 | 63В4 | 0,37 | 1370 | 1,0-2,0 | 130-80 | 50 |
| 6/30°-5 | 63В4 | 0,37 | 1370 | 1,3-2,2 | 135-100 | 50 |
| 6/15°-5 | 71В2 | 1,1 | 2800 | 1,2-2,9 | 450-170 | 50 |
| 6/20°-5 | 80А2 | 1,5 | 2800 | 1,4-3,5 | 500-250 | 60 |
| 6/25°-5 | 80В2 | 2,2 | 2800 | 2,1-4,0 | 540-330 | 60 |
| 8/20°-5 | 63В4 | 0,37 | 1370 | 0,8-1,8 | 135-65 | 50 |
| 8/25°-5 | 63В4 | 0,37 | 1370 | 1,0-2,1 | 155-90 | 50 |
| 8/30°-5 | 63В4 | 0,37 | 1370 | 1,4-2,3 | 155-105 | 50 |
| 8/20°-5 | 80В2 | 2,2 | 2800 | 1,6-3,7 | 565-270 | 60 |
| 10/20°-5 | 63В4 | 0,37 | 1370 | 0,8-1,8 | 145-70 | 50 |
| 10/25°-5 | 63В4 | 0,37 | 1370 | 1,0-2,2 | 175-95 | 50 |
| 10/30°-5 | 63В4 | 0,37 | 1370 | 1,4-2,4 | 175-110 | 50 |
| 10/20°-5 | 80В2 | 2,2 | 2800 | 1,7-3,8 | 615-285 | 60 |
 |
Каталог и описание серии ВО 13-284 №5 ( габариты, аэродинамика, рабочая точка) |
Общие сведения

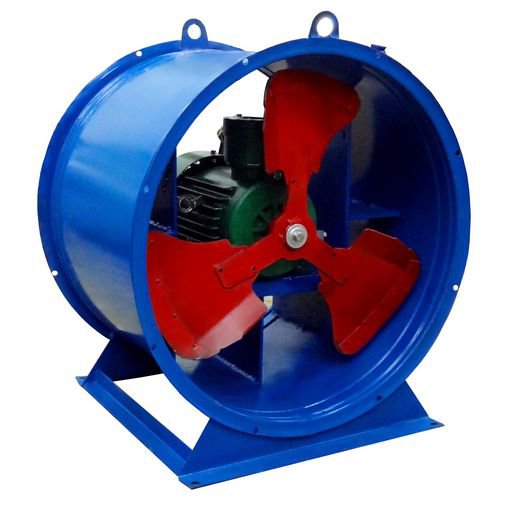

НазначениеВентиляторы ВО 13-284 №5 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б. Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с. Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория). Варианты возможной работы и комплектации ВО 13-284Конструкция вентилятора ВО 13-284 №5 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное. Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом. |
