| ВО 13-284 Исполнение 121 |
Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин. | Произво- дительность, м3/с |
Полное давление, Па | Масса, кг |
| 4/15°-12,5 | 112MB8 | 3 | 700 | 3,9-10,8 | 130-55 | 255 |
| 4/20°-12,5 | 112MB8 | 3 | 700 | 5,6-12,8 | 150-80 | 255 |
| 4/25°-12,5 | 112MB8 | 3 | 700 | 8,2-14,7 | 160-110 | 255 |
| 4/30°-12,5 | 112MB8 | 3 | 700 | 11,2-16,5 | 165-140 | 255 |
| 4/15°-12,5 | 112MB6 | 4 | 910 | 5,1-14,0 | 220-95 | 255 |
| 4/20°-12,5 | 112MB6 | 4 | 910 | 7,3-16,6 | 255-140 | 255 |
| 4/25°-12,5 | 132S6 | 5,5 | 940 | 10,9-19,8 | 290-200 | 280 |
| 4/30°-12,5 | 132M6 | 7,5 | 940 | 15,1-22,1 | 300-255 | 295 |
| 6/15°-12,5 | 112MB8 | 3 | 700 | 4,5-11,4 | 175-65 | 255 |
| 6/20°-12,5 | 112MB8 | 3 | 700 | 5,6-13,8 | 195-100 | 255 |
| 6/25°-12,5 | 132S8 | 4 | 700 | 8,2-15,7 | 210-130 | 280 |
| 6/30°-12,5 | 132S8 | 4 | 700 | 10,7-17,6 | 220-160 | 280 |
| 6/15°-12,5 | 112MB6 | 4 | 910 | 5,8-14,8 | 295-110 | 255 |
| 6/20°-12,5 | 132M6 | 7,5 | 940 | 7,6-18,5 | 350-175 | 295 |
| 6/25°-12,5 | 160S6 | 11 | 940 | 10,9-21,1 | 380-235 | 435 |
| 6/30°-12,5 | 160S6 | 11 | 940 | 14,3-23,7 | 400-290 | 435 |
| 8/20°-12,5 | 132S8 | 4 | 700 | 6,3-14,3 | 220-105 | 280 |
| 8/25°-12,5 | 132S8 | 4 | 700 | 7,8-16,8 | 250-145 | 280 |
| 8/30°-12,5 | 132M8 | 5,5 | 700 | 11,3-18,3 | 255-170 | 295 |
| 8/20°-12,5 | 132M6 | 7,5 | 940 | 8,5-19,3 | 400-190 | 295 |
| 8/25°-12,5 | 160S6 | 11 | 940 | 10,4-22,5 | 450-260 | 435 |
| 8/30°-12,5 | 160M6 | 14 | 940 | 15,2-24,6 | 460-310 | 460 |
| 10/20°-12,5 | 132S8 | 4 | 700 | 6,5-14,7 | 240-110 | 280 |
| 10/25°-12,5 | 132S8 | 4 | 700 | 7,9-17,6 | 285-155 | 280 |
| 10/30°-12,5 | 132M8 | 5,5 | 700 | 11,4-18,8 | 285-180 | 295 |
| 10/20°-12,5 | 132M6 | 7,5 | 940 | 8,7-19,7 | 435-200 | 295 |
| 10/25°-12,5 | 160S6 | 11 | 940 | 10,6-23,6 | 515-280 | 435 |
| 10/30°-12,5 | 160M6 | 15 | 940 | 15,2-25,2 | 515-325 | 460 |
 |
Каталог и описание серии ВО 13-284 №12,5 ( габариты, аэродинамика, рабочая точка) |
Общие сведения

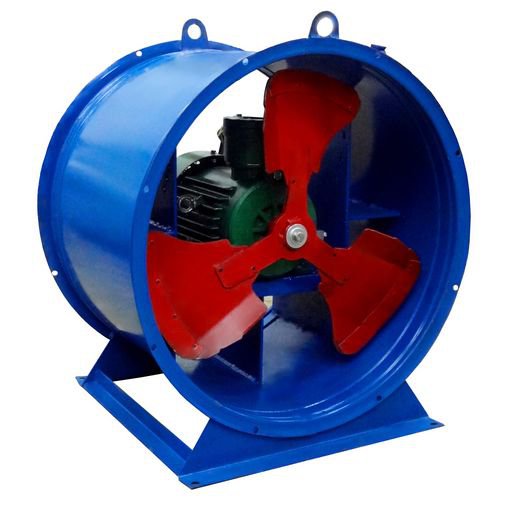

НазначениеВентиляторы ВО 13-284 №12,5 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б. Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с. Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория). Варианты возможной работы и комплектации ВО 13-284Конструкция вентилятора ВО 13-284 №12,5 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное. Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом. |
