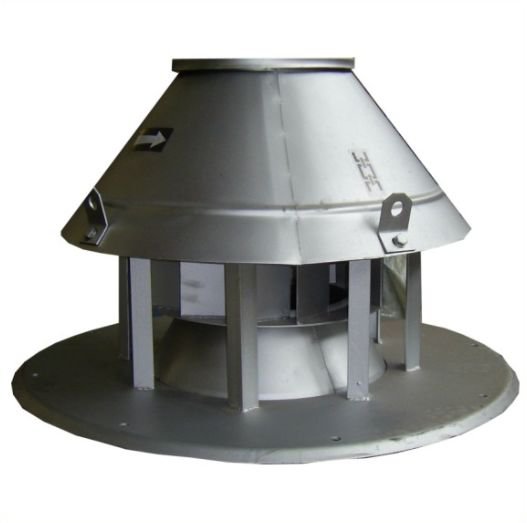

Крышный вентилятор ВКР-7,1

Общие сведения и описание ВКР-7,1

Низкого давления.
Одностороннего всасывания.
ДКЦТ 632538. 003 ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-017-57375659-2005

Конструктивные исполнения по назначению и материалам:

• общего назначения;
• коррозионно-стойкие из нержавеющей стали;
• взрывозащищенные из разнородных материалов и алюминиевых сплавов;
• дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С)

Сертификаты соответствия № РОСС RU.МГ01.В01464; № РОСС RU.МГ01.В02048

Вентиляторы предназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50°С, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/м в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.

Крышные вентиляторы предназначены для удаления воздуха из помещений непосредственно через крышу или через крышу и воздуховоды. В ряде случаев крышные радиальные вентиляторы могут использоваться в сетях с большим аэродинамическим сопротивлением. Крышные вентиляторы - это вентиляторы, имеющие свободный выход потока. Они устанавливаются на специальном пьедестале (строительный стакан или конструкция типа стакана) на крыше здания. Крышные вентиляторы устанавливаются на крышах зданий на соответствующих основаниях, возвышающихся над крышей для защиты вентиляторов от снежного покрова. Поскольку крышные вентиляторы находятся снаружи зданий, то они должны быть максимально защищены от воздействий внешней среды и при этом сохранять работоспособность.

Габаритные размеры ВКР-7,1

Схема и чертеж ВКР-7,1

Рабочие параметры ВКР-7,1
