Вентилятор ВКК-200 канальный круглый

Паспорт канального вентилятора ВКК

Вентилятор канальный ВКК-200 круглый описание и особенности

• для перемещения воздуха или других невзрывоопасных, неагресивных газовых смесей, с концентрацией пыли и других твердых при-месей не более 10мг/м3;
• исполнение У2 по ГОСТ 15150-69 (температура окружающей среды от -40 до +40 ⁰С);
• значение виброскорости не должно превышать 2 мм/с;
• Степень защиты IP44.

Основные технические данные и характеристики

Аэродинамические и технические характеристики вентиляторов приведены на графике:

• плотность  воздуха 1,2 кг/м3;
• барометрическое давление  101,4 кПа;
• температура  20 ⁰С;
• относительная влажность 50%;
• средняя квадратическая виброскорость не более 6,3 мм/с.

Особенности конструкции и исполнения

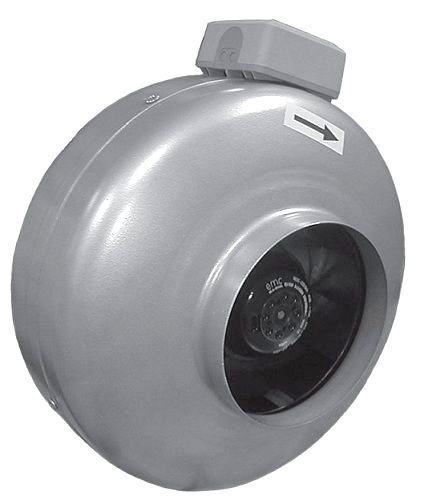

Вентилятор ВКК-200 состоит из корпуса, рабочего колеса, установленного на внешнероторном электродвигателе и клеммной коробки.
Корпус вентилятора изготовлен из оцинкованной стали.
Внешнероторный двигатель – асинхронный, однофазный, конденсаторный.
Клеммная коробка выполнена из адаптированного несгораемого по-ливинилхлоридного волокна, гарантирующего безопасность в использовании.
На цилиндрической поверхности корпуса вентилятора имеются две пары отверстий для крепления вентилятора, как показано на рис.3.

Характеристики ВКК-200 ( Производительность и мощность )

График производительности и аэродинамики ВКК-200

Габаритные и присоединительные размеры ВКК-200

Сводная таблица размеров для канального вентилятора

Варианты установки и монтажа

Схема электрического подключения ВКК-200
