Вентилятор канальный ВКК-160 круглый описание и особенности
- для перемещения воздуха или других невзрывоопасных, неагресивных газовых смесей, с концентрацией пыли и других твердых при-месей не более 10мг/м3;
- исполнение У2 по ГОСТ 15150-69 (температура окружающей среды от -40 до +40 0С);
- значение виброскорости не должно превышать 2 мм/с;
- Степень защиты IP44.
Основные технические данные и характеристики
Аэродинамические и технические характеристики вентиляторов приведены на графике:
- плотность воздуха 1,2 кг/м3;
- барометрическое давление 101,4 кПа;
- температура 20 0С;
- относительная влажность 50%;
- средняя квадратическая виброскорость не более 6,3 мм/с.
Особенности конструкции и исполнения

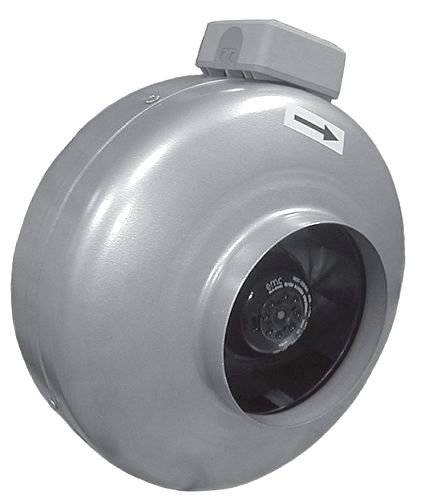

Вентилятор ВКК-160 состоит из корпуса, рабочего колеса, установленного на внешнероторном электродвигателе и клеммной коробки.
Корпус вентилятора изготовлен из оцинкованной стали.
Внешнероторный двигатель – асинхронный, однофазный, конденсаторный.
Клеммная коробка выполнена из адаптированного несгораемого по-ливинилхлоридного волокна, гарантирующего безопасность в использовании.
На цилиндрической поверхности корпуса вентилятора имеются две пары отверстий для крепления вентилятора, как показано на рис.3.
Характеристики ВКК-160 ( Производительность и мощность )
График производительности и аэродинамики ВКК-160
Габаритные и присоединительные размеры ВКК-160
Сводная таблица размеров для канального вентилятора
Варианты установки и монтажа
Схема электрического подключения ВКК-160
