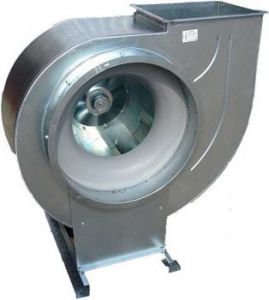

Вентилятор ВЦ 4-75 №8

Под заказ
42 950 руб.

Вентилятор ВЦ 4-75 №8

Категория: ВЦ 4-75

Вентилятор ВЦ 4-75 №8

Характеристики ВЦ 4-75 №8

ВЦ 4-75 № Исполнение Эл. двигатель
кВт об./мин.
8 1 3,0 750
1 4
1 5,5
1 4 1000
1 5,5
1 7,5
1 11
1 15 1500
1 18,50
1 22,0
1 без э/дв!!!
5 5,5 1000/960*
5 5,5
5 7,5
5 7,5
5 11 1000/1280*
5 11 1500/1280*
5 без э/дв!!!

Особенности серии ВЦ 4-75 №8:

  • Низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Количество лопаток 12(13)
  • Направление вращения - правое и левое

Исполнение по материалам и температуре:

  • общего назначения;
  • коррозионностойкие из нержавеющей стали;
  • взрывозащищенные из разнородных металлов и алюминиевых сплавов;
  • теплостойкие из углеродистой стали (до +200°С)
  • дымоудаления (перемещаемая дымовоздушная среда +400°С +600°С);

Вентиляторы низкого давления ВЦ 4-75 №8 необходимы в помещениях с высокой степенью загрязнения воздуха. Их технические характеристики нацелены на то, чтобы за максимально короткий срок перемещать наибольшее количество любых газообразных смесей.

Эксплуатация и монтаж ВЦ 4-75 №8

Радиальные вентиляторы ВЦ 4-75 №8 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Вентиляторы радиальные НД выпускаются по 1-ой и 5-ой конструктивным исполнениям. Рациональный подбор вентилятора низкого давления с высоким КПД на любой заданный режим в этой области осуществляют практически без запаса, что дает возможность значительно снизить энергопотребление вентиляторной установки, уменьшить габариты и массу. Вентиляторы радиальные низкого давления применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов.

Габариты и схема ВЦ 4-75 №8. Исполнение 1

Габариты и схема ВЦ 4-75 №8. Исполнение 1

Исполнение 5-01

ВЦ 4-75 №8 Исполнение 5-01

Исполнение 5-02

ВЦ 4-75 №8 Исполнение 5-02

Габаритные и присоединительные размеры ВЦ 4-75 №8 1-е исполнение.

№ вент. Размеры, мм
В А А1 А2 А3 А4 а1 а2 Lmax l h H L1
2 383 140 100 100 170 170 140 140 500 128 150 410 32
2,5 475 163 100 100 200 200 175 175 530 145 185 495 6
3,15 602 208 200 200 245 245 220 220 630 165 228 625 52
4 742 260 200 200 300 300 270 270 730 205 277 780 106
5 915 324 300 300 380 380 350 350 810 245 338 905 140
6,3 1143 410 400 400 470 470 441 441 995 290 420 1150 230
8 1450 520 600 600 600 600 560 560 1300 380 533 1445 252
10 1785 640 750 750 750 750 700 700 1580 450 650 1785 312
12 2145 780 750 750 880 880 840 840 1650 520 755 2150 377
12,5 2145 780 750 750 930 930 875 875 1690 540 755 2200 425
№ вент. Размеры, мм N n n1 n2
L2 L3 D D1 d d1 d2 t1 t2
2 300 196 205 235 7x14 8x12 12 100 100 6 8 1 1
2,5 300 260 265 280 7x14 8x12 12 100 100 8 8 1 1
3,15 415 335 325 345 7x14 8x12 12 100 100 8 12 2 2
4 500 370 410 430 7x14 8x12 12 100 100 8 12 2 2
5 600 410 510 530 7x14 8x12 12 100 100 8 16 3 3
6,3 780 480 640 660 7x14 8x16 12 100 100 16 20 4 4
8 950 724 815 850 8x12 10x16 14 150 150 16 16 4 4
10 1160 873 1010 1040 10 10 14 150 150 16 20 5 5
12 1350 1045 1220 1260 12 10 14 150 150 16 24 5 5
12,5 1415 1045 1270 1310 12 10 14 150 150 16 24 5 5

















Присоединительные размеры ВЦ 4-75 №8

Исп В1 В2 В3 В4 D D1 n d1 N d
2 1 140 165 170 135 235 215 8 8*12 6 7*14
2,5 1 170 200 200 170 285 265 8 8*12 8 7*14
3,15 1 215 245 245 215 340 320 12 8*12 8 7*14
4 1 270 300 300 270 430 410 12 8*12 8 7*14
5 1 340 370 370 340 535 510 16 8*12 8 7*14
6,3 1 445 480 480 445 665 640 20 8*12 16 7*14
8 1 560 590 600 560 850 815 16 8*12 16 8*12
5-01
5-02
560 590 600 560 850 815 16 8*12 16 8*12
10 1 700 740 750 700 1020 990 20 10 16 10
5-01
5-02
700 740 750 700 1020 990 20 10 16 10
12 1 840 880 880 840 1260 1216 24 10 16 12
12,5 1 875 915 920 865 1280 1220 24 10 16 12
5-01
5-02
875 915 920 865 1280 1220 24 10 16 12
16 5-01 1280 1346 1188 1120 1490 1446 34 13*20 36 13*20

Установочные размеры радиальных вентиляторов ВЦ 4-75 №8, мм

Исп А2 А3 А4 А5
2 1 - 300 196 -
2,5 1 - 400 260 -
3,15 1 - 400 340 -
4 1 - 500 370 -
5 1 - 600 410 -
6,3 1 - 780 480 -
8 1 - 950 742 -
5-01
5-02
1060
-
1460
1200
500
780
696
-
10 1 - 1160 873 -
5-01
5-02
1303
-
1576
1265
603
880
848
-
12 1 - 1350 1045 -
12,5 1 - 1415 1045 -
5-01
5-02
1595
-
1890
1620
754
1045
905
-
16 5-01 2375 3555 2375 1520
