Вентилятор Comefri TLZ 160

Осталась 1 штука
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-59
или через эту форму.

Вентилятор Comefri TLZ 160

Категория: TLZ

Comefri TLZ 160 подбор, цены, каталоги

pdf Каталог вентиляторов и рабочих колес Comefri TLZ

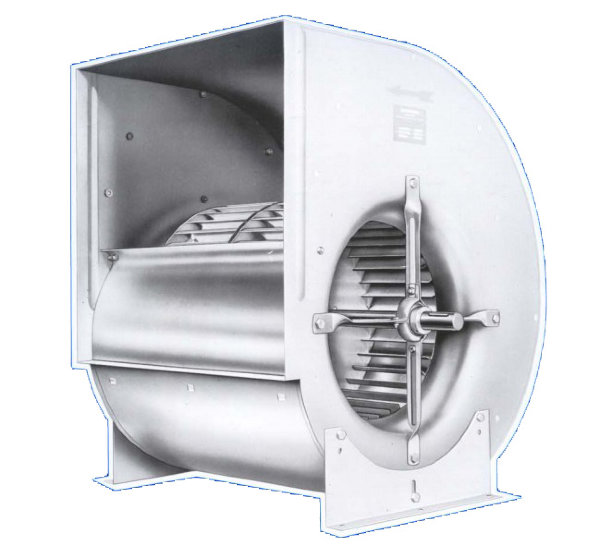

Вентилятор Comefri TLZ 160 радиальный с двойным воздуховодом с загнутыми назад лопастями

Эти вентиляторы были специально разработаны для вентиляции и кондиционирования воздуха. Они обладают рядом следующих преимуществ:

  • компактный дизайн для экономии места;
  • высокая производительность для уменьшения эксплуатационных расходов;
  • низкий уровень шума и вибрации во время работы, свободное управление;
  • широкий диапазон объема и развитие высокого давления;
  • разработаны для гибких приложений и диапазона температуры от -30°C до +80°C;
  • вентиляторы TLZ и THLZ взаимозаменяемы;
  • стандартизированные компоненты, созданы с учетом стандартов  R20 DIN 323;
  • превосходное качество;
  • приемлемые цены.

Вентиляторы Comefri TLZ 160 с двойным воздуховодом доступны в следующих вариациях с идентичными деталями:

  • серия TLZ - высокая производительность и эффективность, вентилятор с загнутыми вперед лопастями рабочего колеса;
  • серия THLZ - высокая производительность и эффективность, вентилятор с загнутыми назад лопастями рабочего колеса.

Вентиляторы с загнутыми вперед и назад лопастями рабочего колеса спроектированы так, что их части являются идентичным и взаимозаменяемыми. Входные параметры вентиляторы – такие же,  как и параметры рабочего колеса. Хотя у вентиляторов идентичные детали, они отличаются лопастями и конструкцией рабочего колеса.

Корпус. Все корпуса вентиляторов до размера 1000 сделаны из высококачественной оцинкованной стали.

  • Серия TLZ размеры от 160 до  400 и THLZ  от 180 до 400. Корпуса сделаны с применением Питсбургского шва. Это позволяет усилить каркас и предотвратить утечку. Отверстия, предварительно просверленные в листах бортовой обшивки, расположены так, чтобы можно было добавить ножки или раму для аксессуаров (поставляются дополнительно).
  • Серия TLZ размеры от 450 до 710 и THLZ размер 450. Корпуса сделаны с применением питсбургского шва, как  описано выше, а на внутренней части бортовой обшивки предусмотрена возможность быстро прикрепить ножки или зафиксировать раму стандартными метрическими болтами (поставляются дополнительно).
  • Серия TLZ размеры от 710 до 1000.  Вентиляторы снабжены интегрированной рамой с подшипниками и чугунной системой поддержки подшипников.

Воздуховод. Чтобы гарантировать высокую производительность, вентиляторы снабжены аэродинамическими воздуховодами, Эти насадки являются частью корпусов серии вентиляторов TLZ. У некоторых вентиляторов серии THLZ входные конусы являются отдельными частями, прикрепленными к бортовой обшивке.

Рабочее колесо. Рабочие колеса COMEFRI  с повышенной производительностью разработаны, чтобы увеличить объем и давление, поддерживать вибрацию и удобное управление. Вентиляторы устойчивы даже на высоких периферийных скоростях. Рабочие колеса вентиляторов статически и динамически уравновешенны, в соответствии с 2060 VDI и Международной Организацией по Стандартизации 1940/1, G 6,3. Диаметр рабочего колеса  - R20 согласно DIN 323.

Вентиляторы Comefri серия TLZ. Эти вентиляторы снабжены загнутым вперед рабочим колесом, изготовленном  из оцинкованной листовой стали. Рабочее колесо разработано с учетом новейших технологий позволяющих увеличить максимальную производительность. Лопасти рабочего колеса установлены на общей задней пластине и закреплены на корпусе. Прочная алюминиевая втулка жестко соединена с общей задней пластиной и обработанным на станке с особо высокой точностью валом вентилятора.

Вентиляторы Comefri серия THLZ. Эти вентиляторы отличаются высокой производительностью, благодаря  наличию рабочих колес с загнутыми назад кривыми лопастями. Форма лопастей была разработан в ходе лабораторных исследований, в результате повысилась производительность, увеличились рабочий объем и давление. Рабочие колеса в размерах 180-450 были изготовлены из усиленного стеклом полиамида, а в вентиляторы больших размеров сделаны из высококачественной малоуглеродистой стали. Эти рабочие колеса имеют сварную конструкцию и окрашены.

Вал. Валы сделаны из высококачественной стали, с пазами на обоих концах и в месте размещения рабочего колеса.

Подшипники. В стандартной комплектации все вентиляторы снабжены предварительно смазанными и герметизированными шарикоподшипниками. Перед установкой они внимательно осматриваются, чтобы их работа была тихой. Работоспособность подшипников рассчитана на L10 или на  20,000 часов при пиковой нагрузке. Шкивы должны быть установлены рядом с вентилятором.

Серия TLZ размеры от 160 до 710. Герметизированные подшипники закрыты в сформированной системе поддержки сделанной из оцинкованной стали. Подшипники размещены в уникальной резиновой системе антивибрации, предусматривающей  звуковую изоляцию и легкое управление.

Серия THLZ размеры от 180 до 450. Система подшипников похожа на серию TLZ с зажимом для ремонтного хомута.

Серия TLZ размеры от 710 до 1000. Опорный подшипник содержит выравнивающие шарики, использующиеся  этой серии. Подшипники прочно монтируются к раме вентилятора.

Технические характеристики Comefri TLZ 160

Вентилятор Comefri TLZ 160
