Каталог вентиляторов и рабочих колес Comefri THLZ FF |

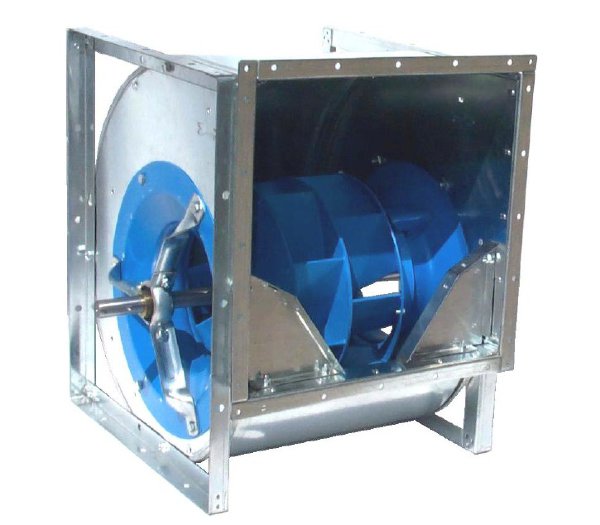

Серия Comefri THLZ 250 FF стандартная комплектация. Центробежные вентиляторы Comefri с двойным воздуховодом и колесом из армированного стеклом полиамида выпускаются в размерах от 180 до 450.
Технические характеристики. Forefinger © - это инновационное устройство полностью разработанное и спроектированное Воздушной и Акустической Испытательной Лабораторией Comefri (Aeraulic and Acoustic Test Lab of Comefri ©). В основу положено использование воздушных водоворотов, возникающих внутри корпуса вентилятора. Как известно, рециркуляция потоков воздуха в корпусе вентилятора - основной источник потерь, понижающий эффективность вентилятора и делающий его работу более шумной. Устройство, получившее название Forefinger ©, активно перенаправляет воздух, происходит его рециркуляция к выходу, с постоянным повышением производительности воздушных и акустических характеристик.
Корпус. Корпуса вентиляторов с размерами от 180 до 450 сделаны из оцинкованной листовой стали, с применением Питсбургского шва, надежно скрепляющего поверхность. Дизайн входных отверстий очень важен для правильной работы вентилятора и для его звукового уровня. Они тщательно спроектированы и гарантируют оптимальное прохождение воздуха к рабочему колесу, повышая производительность. Конусы входного отверстия сделаны из окрашенной листовой стали, закреплены на бортовой обшивке. В стандартном исполнении вентиляторов из этой серии отверстия расположены на корпусе так, чтобы было удобно монтировать раму или ножки. Они расположены так, чтобы можно было применить дополнительные аксессуары.
Рабочее колесо. Рабочее колесо, отличающееся высокой эффективностью, сделано из армированного стеклом полиамида, с загнутыми назад профилированными лопастями, сбалансированными статически и динамически с точностью G = 6,3 в соответствии с DIN ISO 1940-1 (VDI 2060). Рабочее колесо закреплено на валу с помощью алюминиевой втулки. Втулка точно отрегулирована и соединяется пазами с закрывающим винтом.
Валы. Все валы разработаны с высоким запасом прочности, рассчитаны на первую критическую скорость и на максимальную скорость вентилятора. Сделанные из усиленной стали они аккуратно отшлифованы и отполированы. Валы соединяются с центральной частью рабочего колеса при помощи пазов и v-образного пояса шкива. Все валы покрыты слоем защитной краски для дополнительной защиты при транспортировке.
Подшипники. Вентиляторы версии B и R оснащены системой подшипников в резиновой (герметичной) оправе, размещенные в трех или четырехрукавном контейнере. Для повышения долговечности подшипники смазывают и надежно запечатывают. Вентиляторы T1 оснащены блоком подшипников установленных на раме. Работоспособность подшипников рассчитана на L10 или на 20,000 часов при пиковой нагрузке.
Уровни шума. Лаборатория Comefri провела ряд исследований рабочих характеристик вентиляторов. Они соответствуют DIN 24166, класс 1 (версии вентиляторов R и B в размерах от 250 до 450, и вентиляторов версии T1 размеры 355, 400 и 450) и классу 2 (версии вентиляторов R и B в размеры 180, 200 и 225 и T1 размеры от 180 до 315).
