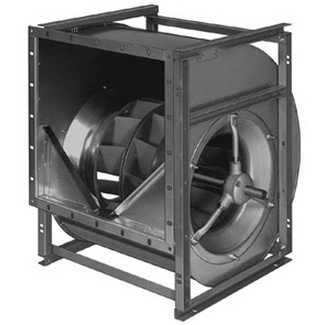

Фальцованный спиральный корпус из оцинкованного стального листа с прикрепленными винтами переставляемыми опорами (типоразмеры 0200/-0710), с устойчивой рамой жесткости (типоразмер 0800/-1000), с соединительным фланцем на выходе. Высокопроизводительное сварное рабочее колесо с покрытием, с 12 загнутыми назад лопатками из полого профиля (типоразмер 0315/-1000) или с 11 загнутыми назад лопатками (типоразмер 0200/-0280), выходная кромка наклонно к оси рабочего колеса.
Наклонная перегородка на выходе вентилятора в противоположном направлении к выходной кромке лопаток. Оптимальная форма входного конфузора для снижения потерь потока на входе.
Рабочее колесо статически и динамически отбалансировано по DIN ISO 1940. Малошумные необслуживаемые радиальные шарикоподшипники со сферическим наружным кольцом для самоустановки, в резиновой изолирующей гильзе, крепление к корпусу оцинкованными профильными раскосами, опционально со смазкой во время работы – с литым корпусом подшипников и креплением трубными раскосами (0200/-1000).
Рабочие характеристики по DIN 24 166 в классе точности 1 (типоразмер 0315/-1000) или в классе точности 2 (типоразмеры 0200/-0280).
Характеристики рабочего колеса |
|||
Диаметр рабочего колеса |
Dr |
406 |
mm |
Количество лопаток |
z |
12 |
|
Момент инерции масс |
J |
0,330 |
kgm2 |
Масса рабочего колеса |
m |
10,5 |
kg |
Плотность среды |
P1 |
1,2 |
Kg/m3 |
Класс точности (DIN 24166) |
|
1 |
|
Скорости вращения nmax для исполнения ATEX |
|||
RZR 11/12 |
|
2552 |
1/min |
RZR 18 |
|
2913 |
1/min |
RZR 13 |
|
3145 |
1/min |
