Вентилятор Nicotra RDH-450 центробежный

Описание и применение

В стремлении к совершенству: типовой ряд RDH-E и RDH Типовой ряд RDH-E представляет собой результат последовательного развития модельного ряда RDH. Целью совершенствования является размерная совместимость всех корпусов типовых рядов RDH-E и RDH с соответствующими родственными моделями типовых рядов ADH-E и ADH с загнутыми вперед лопатками, а также в будущем с типовыми рядами RZR-rota-vent® с рабочими колесами из полого профиля.

При общей модернизации всех типовых рядов RDH-E отличается улучшенным качеством и применением новых технологий изготовления, примером которых является полностью автоматическое изготовление корпуса со стоячим фальцем и оцинкованный вал рабочего колеса.

Разнообразие моделей. Отдельные и сдвоенные вентиляторы: Новый типовой ряд RDH-E убедителен во всех областях применения благодаря оптимизированным функциям и различным возможностям использования.Совместимость - достойное качество этого ряда: RDH-E и RDH также отличают минимальные монтажные затраты для вас!

• Все детали оборудования и дополнительные комплектующие согласованы между собой.
• Присоединительные размеры RDH E (у типоразмеров от 0160 до 0560) идентичны соответствующим предшествующим моделям и моделям типовых рядов ADH/ADH E.
• Модели типоразмеров RDH от 0630 до 1400 остались неизменными.
• Все модели RDH E до типоразмера 0500 совместимы с новой компактной опорной рамой – для простой и экономичной комплектации!

Высокое качество для максимальной мощности и длительного срока службы! Наряду с продуманной конструкцией большое значение для длительного срока службы наших вентиляторов имеет качество и обработка материалов. У новых RDH-E, как и у ADH-E, корпус стал еще более устойчивым благодаря конструкции со стоячим фальцем. При этом мы полагаемся на известное качество нашего многолетнего типового ряда RDH с прочной конструкцией рабочего колеса, защищенными от коррозии валами, высококачественными подшипниками качения для долгого срока службы с низким уровнем шума.

Техническая спецификация типового ряда RDH-E и RDH. Типовые ряды стандартно рассчитаны на постоянную работу в вентиляционных системах с температурой +80C или +100C. Рабочие характеристики приводятся по DIN 24166 в классе точности 1 (для всех типоразмеров с 0355 до 1400) и в классе точности 2 (для всех типоразмеров с 0180 до 315).

Типовой ряд RDH-E и RDH G2E

• Типоразмеры с 0180 до 0560;
• Спиральный корпус из оцинкованного стального листа со стоячим фальцем и с V-образной перегородкой;
• Радиальное сварное рабочее колесо с 11 наклоненными назад лопатками из стального листа с покрытием (0250-0560);
• Гальванически оцинкованный вал;
• Объемный расход до 90 000 м3/ч;
• Давление до 3500 Па.

Типовой ряд RDH и RDH G2-0630/-1000

• Типоразмеры с 630 до 1400 мм;
• Спиральный корпус из оцинкованного стального листа с питтсбургским лежачим фальцем (типоразмеры 0630 - 1120), или сварной из стального листа с покрытием (типоразмеры 1250; 1400), делимый на одной оси-2 сегмента (типоразмер 1400), с V-образной перегородкой;
• Радиальное сварное рабочее колесо с 11 наклоненными назад лопатками из стального листа с покрытием, отбалансировано по ISO 1940;
• Объемный расход до 290 000 м3/ч;
• Давление до 3500 Па.

Разнообразиемоделей RDH-E и RDH:

У типового ряда RDH-E и RDH, в зависимости от типоразмера, имеется до 6 конструктивных исполнений отдельных вентиляторов и до 2 вариантов сдвоенных вентиляторов. Это позволяет подобрать подходящий вентилятор для любых условий эксплуатации и для любых областей применения.

Технические характеристики Nicotra RDH-450

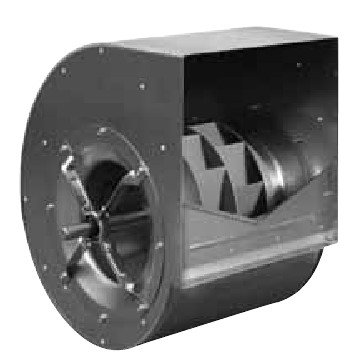

Внешний вид и конструкция

Варианты исполнения и компановки

Аэродинамические характеристики Nicotra RDH-450

Шумовые характеристики

Габаритные размеры Nicotra RDH-450
