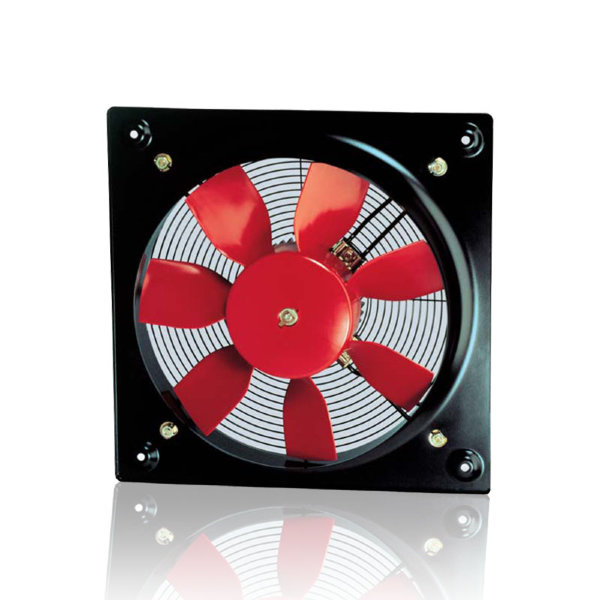

Вентилятор Soler-Palau HCFТ/4-630

Описание серии Soler-Palau HCFТ/4-630

Компактные осевые вентиляторы с монтажной пластиной серии HCFB / HCFT комплектуются пластмассовыми крыльчатками (типоразмеры от 250 до 630) или крыльчатками с алюминиевой ступицей и с пластмассовыми лопатками (типоразмеры от 710 до 1000).
В зависимости от модели, вентиляторы комплектуются 2, 4, 6 или 8 полюсными однофазными или трехфазными электродвигателями.
Стандартное направление движения воздуха «А»: электродвигатель - крыльчатка.

Электродвигатель и параметры электропитания Soler-Palau HCFТ/4-630

Класс защиты IP65⁽¹⁾, класс изоляции F⁽²⁾, со встроенными термоконтактами.
Параметры электропитания:
1ф - 230 В - 50 Гц
3ф - 400 В - 50 Гц
(см. технические характеристики)
Все электродвигатели имеют возможность регулирования скорости напряжением (за исключением моделей /2-315H, /2-355H,/4-630, /4-710 и типоразмеров 800, 900, 1000).

^*1Для моделей /2-315H, /2-355H и типоразмеров 800, 900 и 1000 класс защиты IP55 , электродвигатели без термозащиты.
^*2Рабочая температура от -40°C до +70°C (для моделей /2-315H, /2-355H и типоразмеров от 800 до 1000 от -20°C до +40°C)

Soler-Palau HCFТ/4-630 варианты исполнения

• Направление движения воздуха «В»: крыльчатка - электродвигатель.
• Модели с трехфазными электродвигателями, с возможностью регулирования скорости при помощи преобразователя частоты.
• Защитная решетка на всасывании для типоразмеров от 800 до 900.

Конструктивные особенности HCFТ/4-630

• Корпус вентилятора, защитная решетка и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской. Болты изготовлены из нержавеющей стали.
• Крыльчатка пластмассовая с неподвижными лопатками диаметром 500 мм.
• Однофазный электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора. 4 полюса двигателя обеспечивают частоту вращения ~1400 об/мин - 50 Гц.
• Внешняя клеммная коробка изготовлена из огнеупорного пластика с кабельным вводом PG-11. В коробке установлен конденсатор.
• Крыльчатка динамически сбалансированна в соответствии с требованиями ISO 1940.

Основные преимущества

• Компактная конструкция  - Электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора
• Динамически сбалансированная крыльчатка – Крыльчатка динамически сбалансирована в соответствии с требованиями ISO 1940
• Надежность. Защита от коррозии – Корпус вентилятора, защитная решетка и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской Болты изготовлены из нержавеющей стали. Защита от влаги и пыли класса IP 65, класс изоляции двигателя - F.
• Обширная область применения за счет широкого модельного ряда, охватывающего производительности от 2160 до 54000 м3/ч
• Удобная и легкая установка оборудования на монтажную пластину

Рабочие параметры Soler-Palau HCFТ/4-630

Технические характеристики серии Soler-Palau HCFТ/4-630

Габаритные размеры и схема HCFТ/4-630

Таблица присоединительных размеров Soler-Palau HCFТ/4-630
