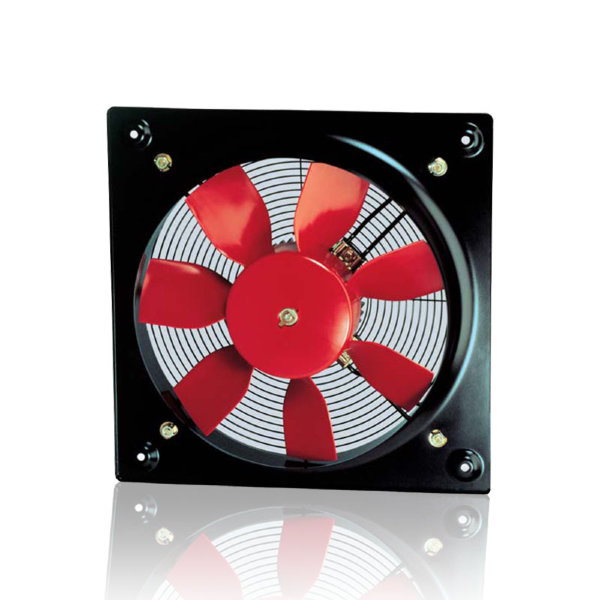

Вентилятор Soler-Palau HCFB/4-560

Описание серии Soler-Palau HCFB/4-560

Компактные осевые вентиляторы с монтажной пластиной серии HCFB / HCFT комплектуются пластмассовыми крыльчатками (типоразмеры от 250 до 630) или крыльчатками с алюминиевой ступицей и с пластмассовыми лопатками (типоразмеры от 710 до 1000).

В зависимости от модели, вентиляторы комплектуются 2, 4, 6 или 8 полюсными однофазными или трехфазными электродвигателями.
Стандартное направление движения воздуха «А»: электродвигатель - крыльчатка.

Электродвигатель и параметры электропитания Soler-Palau HCFB/4-560

 Класс защиты IP65(1), класс изоляции F(2), со встроенными термоконтактами.
Параметры электропитания:
1ф - 230 В - 50 Гц
3ф - 400 В - 50 Гц

Все электродвигатели имеют возможность регулирования скорости напряжением (за исключением моделей /2-315H, /2-355H,/4-630, /4-710 и типоразмеров 800, 900, 1000).

*1Для моделей /2-315H, /2-355H и типоразмеров 800, 900 и 1000 класс защиты IP55 , электродвигатели без термозащиты.
*2Рабочая температура от -40°C до +70°C (для моделей /2-315H, /2-355H и типоразмеров от 800 до 1000 от -20°C до +40°C)

Soler-Palau HCFB/4-560 варианты исполнения

 Направление движения воздуха «В»: крыльчатка - электродвигатель.
Модели с трехфазными электродвигателями, с возможностью регулирования скорости при помощи преобразователя частоты. Защитная решетка на всасывании для типоразмеров от 800 до 900.

Конструктивные особенности HCFB/4-560

• Корпус вентилятора, защитная решетка и опора электродвигателя защищены от атмосферных воздействий катафоретическим покрытием и полиэфирной краской.
• Болты изготовлены из нержавеющей стали.
• Неподвижная крыльчатка с пластмассовыми лопатками, диаметром 630 мм
• Трехфазный электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора.
• 8 полюсов двигателя обеспечивают частоту вращения ~ 900 "/ - 50 Гц
• Внешняя клеммная коробка изготовлена из огнеупорного пластика с кабельным вводом PG-11
• Крыльчатка динамически сбалансированна в соответствии с требованиями ISO 1940

Рабочие параметры Soler-Palau HCFB/4-560

Технические характеристики серии Soler-Palau HCFB/4-560

Габаритные размеры и схема HCFB/4-560

Таблица присоединительных размеров
