Высокооборотные центробежные вентиляторы FUK-1801/СП среднего давления предназначены для перемещения газо-воздушных сред с концентрацией пыли не более 0,1г/м3 и температурой до 80 0С. Рабочее колесо, выполненное из алюминия, предотвращает искрообразование и обеспечивает дополнительную безопасность системы при попадании в перемещаемый воздух взрывоопасных газов. Вентиляторы FUK-1801/СП имеют низкий уровень шума, большую производительность и высокий КПД.
Вентиляторы FUK-1801/СП предназначены для эксплуатации :
• в системах местной вытяжной вентиляции;
• в системах общеобменной приточно-вытяжной вентиляции;
• в системах кондиционирования воздуха;
• в системах воздушного отопления.
FS-серия
• вентилятор, закрепленный на трубчатой подставке. Для установки на полу или на стене.
FUK-серия
• вентилятор, закрепленный на монтажном кронштейне, для крепления к любой строительной конструкции.
FUA-серия
• вентилятор усиленной конструкции. Устанавливается горизонтально на опоре вытяжного устройства или сверху корпуса фильтра.
• Вентиляторы FUK-1801/СП рассчитаны на эксплуатацию в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 при температурах окружающей среды от -400С до +400С и требуют защиты двигателя от прямого воздействия солнечного излучения и атмосферных осадков. При обеспечении защиты электродвигателя допускается эксплуатация вентиляторов в условиях 1-ой категории размещения по ГОСТ 15150-69 при указанной температуре окружающей среды.
• Применение энергосберегающей автоматики позволяет более эффективно использовать вентилятор.
Корпус вентилятора спиральный, изготовлен из листовой стали с порошковым полимерным покрытием. Рабочее колесо изготовлено из алюминиевого сплава и посажено на вал электродвигателя; направление вращения левое. Возможно изготовление вентилятора правого вращения.

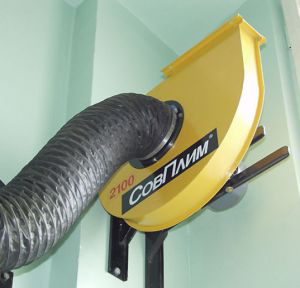

Вентиляторы серии FUK комплектуются кронштейнами для монтажа вентилятора на стену.
Вентиляторы серии FS монтированы на подставке для установки на полу. Вентиляторы серии FUA имеют усиленную конструкцию корпуса и предназначены для горизонтальной установки и крепления на корпус.
Вентиляторами серии FA комплектуются местные вытяжные устройства для удалени выхлопных газов (катушка SERF, дроппер DPF). Входной патрубок в комплект данного вентилятора не входит.
Тип вентилятора |
Оптимальный режим работы |
Электродвигатель |
Масса кг |
|||||
Полн. давление Па |
Произво-дительность м3/ч |
Тип |
Мощ- ность кВт |
Напря- жение В |
Часто- та тока В |
Частота обраще- ния об/мин |
||
FUK-1800/СП** |
1530-1000 |
300-1300** |
АДМ63В2У2 |
0,55 |
380 |
50 |
2730 |
19 |
FUA-1800/СП** |
1530-1000 |
300-1300** |
АДМ63В2У2 |
0,55 |
380 |
50 |
2730 |
14,5 |
FS-1800/СП** |
1530-1000 |
300-1300** |
АДМ63В2У2 |
0,55 |
380 |
50 |
2730 |
19 |
FA-1800/СП** |
1430-900 |
300-1300** |
АДМ63В2У2 |
0,55 |
380 |
50 |
2730 |
14,5 |
FUK-1801/СП** |
1530-1000 |
300-1300** |
АДМE71О2У2 |
0,55 |
220 |
50 |
2840 |
21,8 |
FUA-1801/СП** |
1530-1000 |
300-1300** |
АДМE71О2У2 |
0,55 |
220 |
50 |
2840 |
17.3 |
FS-1801/СП** |
1530-1000 |
300-1300** |
АДМE71О2У2 |
0,55 |
220 |
50 |
2840 |
21,8 |
FA-1801/СП** |
1430-900 |
300-1300** |
АДМE71О2У2 |
0,55 |
220 |
50 |
2840 |
17.3 |
FUK-2100/СП |
1600-1000 |
300-1600 |
АДМ71А2У2 |
0,75 |
380 |
50 |
2820 |
21,6 |
FUA-2100/СП |
1600-1000 |
300-1600 |
АДМ71А2У2 |
0,75 |
380 |
50 |
2820 |
17.1 |
FS-2100/СП |
1600-1000 |
300-1600 |
АДМ71А2У2 |
0,75 |
380 |
50 |
2820 |
21,6 |
FUK-2101/СП |
1600-1000 |
300-1600 |
АДМЕ71А2У2 |
0,75 |
220 |
50 |
2790 |
22,5 |
FUA-2101/СП |
1600-1000 |
300-1600 |
АДМЕ71А2У2 |
0,75 |
220 |
50 |
2790 |
18 |
FS-2101/СП |
1600-1000 |
300-1600 |
АДМЕ71А2У2 |
0,75 |
220 |
50 |
2790 |
22,5 |
FUK-3000/СП |
1500-900 |
500-2300 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2800 |
27 |
FUA-3000/СП |
1500-900 |
500-2300 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2800 |
23 |
FS-3000/СП |
1500-900 |
500-2300 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2800 |
27 |
FUK-3001/СП |
1500-900 |
500-2300 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
28 |
FUA-3001/СП |
1500-900 |
500-2300 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
24 |
FS-3001/СП |
1500-900 |
500-2300 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
28 |
FUK-p2500/СП |
2500-1700 |
400-1400 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2780 |
25 |
FUA-p2500/СП |
2500-1700 |
400-1400 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2780 |
21 |
FS-p2500/СП |
2500-1700 |
400-1400 |
АДМ71В2У2 |
1,1 |
380 |
50 |
2780 |
25 |
FUK-p2501/СП |
2500-1700 |
400-1400 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
25 |
FUA-p2501/СП |
2500-1700 |
400-1400 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
21 |
FS-p2501/СП |
2500-1700 |
400-1400 |
АДМЕ71В2У2 |
1,1 |
220 |
50 |
2780 |
25 |
FUK-p3400/СП** |
3400-2200 |
400-2200** |
АДМ80A2У2 |
1,5 |
380 |
50 |
2870 |
35,0 |
FUA-p3400/СП** |
3400-2200 |
400-2200** |
АДМ80A2У2 |
1,5 |
380 |
50 |
2870 |
31,0 |
FUK-4700/СП |
2380-1200 |
1000-4000 |
АДМ80В2У2 |
2,2 |
380 |
50 |
2860 |
43 |
FUA-4700/СП |
2380-1200 |
1000-4000 |
АДМ80В2У2 |
2,2 |
380 |
50 |
2860 |
37 |
