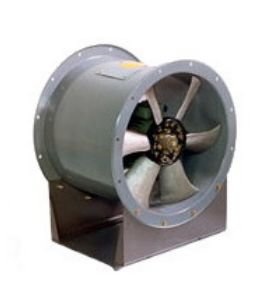

Вентилятор Аксипал FTDA 063 осевой

	Руководство по подбору вентиляторов FDTA
	Каталог вентиляторов Аксипал FDTA

Более подробную информацию о рабочих характеристиках, габаритных размерах, аэродинамических параметрах, комплектации электродигвателем можно уточнить в каталоге Аксипал FTDA.

Общие информация Аксипал FTDA 063

Осевой вентилятор Аксипал FTDA 063 общепромышленного исполнения FTDA является современным оригинальным промышленным вентилятором. Основными достоинствами вентилятора являются высокие значения производительности и напора (особенно это характерно для вентиляторов больших размеров), низкий по сравнению с аналогами уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.

Серия вентиляторов "Аксипал" включает в себя десять размеров (035, 040, 050, 056, 063, 071, 080, 100, 112, 125) с диаметром рабочих колес от  355 до  1250 мм. Производительность в   диапазоне  0,5...145 тыс. куб.м/ч  при развиваемом давлении 5...1500 Па.

Осевой вентилятор Аксипал FTDA 063 применяется для перемещения воздуха и других газов в стационарных системах кондиционирования воздуха, в вентиляции и воздушном отоплении производственных и жилых помещений, в специальных производственных установках  и подземных сооружениях транспортного строительства, находящегося под надзором Федеральной службы по технологическому надзору.

Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может также иметь 2, 4 и 6 лопаток. Конструкция рабочего колеса предусматривает в процессе сборки вентилятора установку лопаток на любой угол в диапазоне от 7 до 37, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации.  Лопатки устанавливаются на необходимый угол и балансируются на специальном оборудовании завода-изготовителя.  В процессе эксплуатации запрещается самостоятельно производить разборку вентилятора и изменять установленный угол лопаток рабочего колеса, так как эти действия нарушают балансировку рабочего колеса и могут привести к перегрузу электродвигателя и, как следствие, выходу вентилятора из строя. В случае нарушения данных требований гарантийные обязательства завода-изготовителя прекращаются.

По требованию заказчика вентиляторы комплектуются следующими аксессуарами: входным конусом, обратным фланцем, плоским фланцем с сеткой,  опорой вентилятора, защитной сеткой, выключателем безопасности. Также возможна поставка ящика управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua

Основные преимущества

• Жесткий калиброванный корпус;
• Лопатки уникальной аэродинамической формы из алюминиевого сплава;
• Изменяемое количество лопаток рабочего колеса с возможностью их установки под углом от 7° до 37°;
• Точная балансировка каждого колеса на устанавливаемом электродвигателе;
• Низкий уровень шума и вибрации;
• Малые потери давления в вентиляторе;
• Высокие производительность и напор;
• Возможность изготовления во взрывозащищенном, крышном и реверсивном исполнениях;
• Точный подбор вентилятора под заданные параметры производительности и напора;
• Экономия электроэнергии и долговечность.

Технические характеристики Аксипал FTDA 063

Схема, исполнение и габаритные размеры Аксипал FTDA 063
