Более подробную информацию о рабочих характеристиках, габаритных размерах, аэродинамических параметрах, комплектации электродигвателем можно уточнить в каталоге Аксипал FTDA.

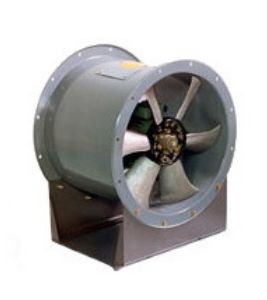

Осевой вентилятор Аксипал FTDA 056 общепромышленного исполнения FTDA является современным оригинальным промышленным вентилятором. Основными достоинствами вентилятора являются высокие значения производительности и напора (особенно это характерно для вентиляторов больших размеров), низкий по сравнению с аналогами уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.
Серия вентиляторов Аксипал FTDA 056 включает в себя десять размеров (035, 040, 050, 056, 063, 071, 080, 100, 112, 125) с диаметром рабочих колес от 355 до 1250 мм. Производительность в диапазоне 0,5...145 тыс. куб.м/ч при развиваемом давлении 5...1500 Па.
Осевой вентилятор "Аксипал" применяется для перемещения воздуха и других газов в стационарных системах кондиционирования воздуха, в вентиляции и воздушном отоплении производственных и жилых помещений, в специальных производственных установках и подземных сооружениях транспортного строительства, находящегося под надзором Федеральной службы по технологическому надзору.
Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может также иметь 2, 4 и 6 лопаток. Конструкция рабочего колеса предусматривает в процессе сборки вентилятора установку лопаток на любой угол в диапазоне от 7 до 37, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации. Лопатки устанавливаются на необходимый угол и балансируются на специальном оборудовании завода-изготовителя. В процессе эксплуатации запрещается самостоятельно производить разборку вентилятора и изменять установленный угол лопаток рабочего колеса, так как эти действия нарушают балансировку рабочего колеса и могут привести к перегрузу электродвигателя и, как следствие, выходу вентилятора из строя. В случае нарушения данных требований гарантийные обязательства завода-изготовителя прекращаются.
По требованию заказчика вентиляторы комплектуются следующими аксессуарами: входным конусом, обратным фланцем, плоским фланцем с сеткой, опорой вентилятора, защитной сеткой, выключателем безопасности. Также возможна поставка ящика управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua
Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производи тельность м3/час, от | Производи тельность м3/час, до | Полное давление, Па от | Полное давление, Па до | Уровень звуковой мощности, дБ от | Уровень звуковой мощности, дБ до | Масса (без двигателя) |
FTDA 056 | 5,6 | 0,12 | 1000 | 1800 | 10100 | 14 | 130 | 57 | 70 | 32 |
5,6 | 0,18 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 0,18 | 1000 | 1800 | 10100 | 14 | 130 | 57 | 70 | 32 | |
5,6 | 0,25 | 1000 | 1800 | 10100 | 14 | 130 | 57 | 70 | 32 | |
5,6 | 0,25 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 0,37 | 1000 | 1800 | 10100 | 14 | 130 | 57 | 70 | 32 | |
5,6 | 0,37 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 0,55 | 1000 | 1800 | 10100 | 14 | 130 | 57 | 70 | 32 | |
5,6 | 0,55 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 0,75 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 1,10 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 1,50 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 1,50 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 | |
5,6 | 2,20 | 1500 | 3600 | 16200 | 30 | 300 | 67 | 80 | 32 | |
5,6 | 2,20 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 | |
5,6 | 3,00 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 | |
5,6 | 4,00 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 | |
5,6 | 5,50 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 | |
5,6 | 7,50 | 3000 | 4300 | 32400 | 130 | 1200 | 86 | 99 | 32 |
